Caractéristiques principales :
Gamme : Resi9

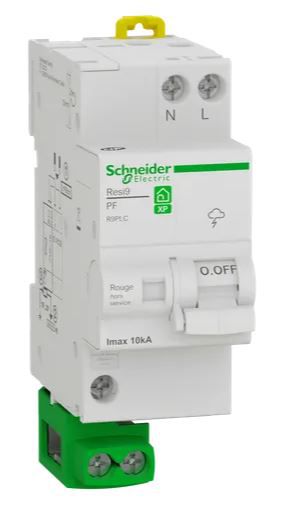

Nom du produit : Resi9 XP PF
Fonction produit : Parafoudre
Description des pôles : 1P + N
Signalisation à distance : Sans
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TN-STT
Labels qualité : NF
Caractéristiques complémentaires :
Classe de parafoudre : Type 2
Technologie du parafoudre : MOV + GDT
[ue] tension assignée d'emploi : 230 V (+/- 10 %) CA 50/60 Hz
Courant nominal de décharge : Mode commun : 10 kA N/PEMode différentiel : 5 kA L/N
Courant de décharge maximal : Mode commun : 10 kA N/PEMode différentiel : 10 kA L/N
[uc] tension maximale de service permanent : Mode commun : 275 V N/PEMode différentiel : 275 V L/N
[up] niveau de protection en tension : 1.5 kV type 2 mode commun N/PE1.5 kV type 2 mode différentiel L/N
[ut] surtension temporaire : Tenue : 337 V L/N pour 5 sTenue : 442 V L/PE pour 5 sMode de défaillance en sécurité : 1200 V N/PE pour 200 ms
[if] courant de suite : 0.1 kA mode commun N/PE
Type de sectionneur : Disjoncteur intégré Icu 4,5 kA
Courant de court-circuit : 4.5 kA
Signalisation locale : Repère couleur: blanc/rouge
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 4
Hauteur : 102 mm
Largeur : 36 mm
Profondeur : 76 mm
Couleur : Blanc ( RAL 9003 )
Temps de réponse :
Courant résiduel :
Mode de raccordement : Borne du type à cage, dessous 2,5…25 mm²Borne du type à cage, partie supérieure 2,5…25 mm²
Couple de serrage : 2.5 N.m
Équipement fournis : Câble à la terre PE pré-monté1 bornier intermédiaire
