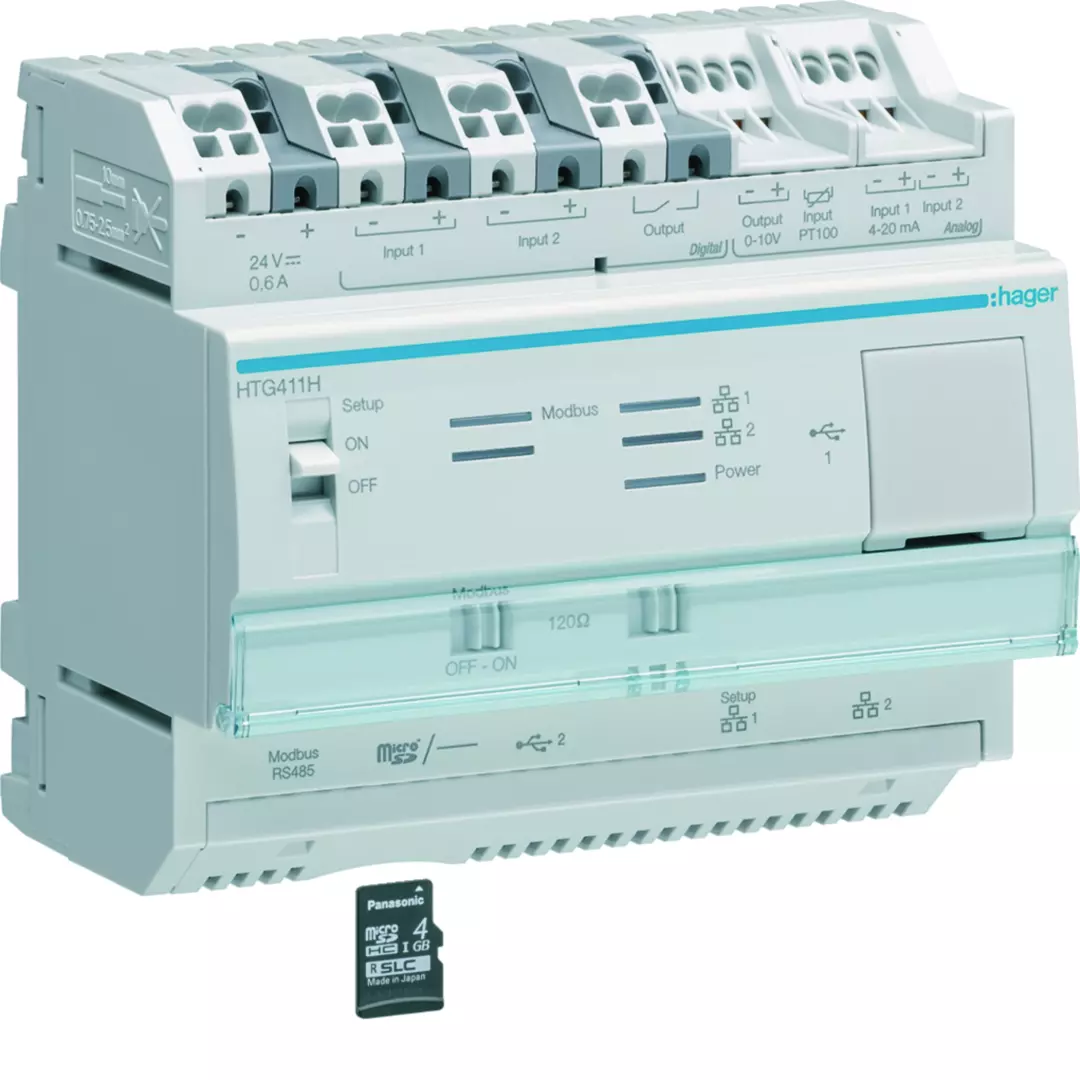

Serveur de données multi-énergies + carte micro SD (HTG411H)

Caractéristiques techniques
Architecture
Mode de fixation:
rail DIN
Commandes & indicateurs
Avec affichage LED:
oui
Connectivité
système bus, bus radio:
non
Système de bus EIB/KNX:
non
système bus radio-KNX:
non
système bus LON:
non
Système bus Powernet:
non
protocole:
TCP;IP
autres systèmes de bus:
autre
exécution interface de système/média-gateway de système bus:
interface Ethernet
Réseau de communication Modbus:
oui
Port RJ45 dédié Ethernet:
2x Ethernet - TCP / IP / 100 base - T / IEE 802.3
Port RJ45 dédié Modbus:
1x RS485
Type d'entrée PT 100:
Sonde 2 fils - compatible EN 60751
Type de sortie analogique:
0 V...10 V
Type d'entrée analogique:
4 mA...20 mA
Type de sortie digitale:
5 à 30 V DC, 10 mA à 3 A, contact sec
Type d'entrée digitale:
24 V DC
Type de port USB:
USB 2.0 Type A Femelle
Tension
Tension de service:
24 V
Tension assignée d'emploi en continue:
24 V DC
Intensité du courant
Type de courant:
DC
Puissance
Puissance absorbée:
7 VA
Résistance
Impédance de la sortie analogique:
? 1 k?
Impédance de l'entrée analogique:
< 300 ?
Alimentation
Tolérance de la tension d'alimentation:
-10 ... 10 %
Stockage
Lecteur de carte mémoire : format:
Micro-SDHC
Carte mémoire recommandée:
Micro-SDHC/SDXC Classe 10 ou UHS-1
Dimensions
Largeur:
6 modules
Connexion
Section de raccordement de la sortie analogique:
0,2/1 5 mm²
Section de raccordement de l'entrée analogique:
0,2 / 1 5 mm²
Section de raccordement de la sortie digitale:
0,75/2,5 mm²
Section de raccordement de l'entrée digitale:
0,75/2,5 mm²
Section de raccordement de l'entrée PT 100:
0,2/1 5 mm²
Câble
Longueur de câble à dénuder pour le raccordement de l'alimentation:
10 mm
Longueur de câble à dénuder pour le raccordement de l'entrée PT 100:
8 mm
Longueur de câble à dénuder pour le raccordement à la sortie analogique:
8 mm
Longueur de câble à dénuder pour le raccordement à l'entrée analogique:
8 mm
Longueur de câble à dénuder pour le raccordement de la sortie digitale:
10 mm
Longueur de câble à dénuder pour le raccordement de l'entrée digitale:
10 mm
Section de raccordement de l'alimentation:
0,75/2,5 mm²
Equipement
Nombre d'entrées PT100:
1
Nombre de cycles de la sortie relais:
100000
Nombre de sorties analogiques:
1
Nombre d'entrées analogiques:
2
Nombre de sorties digitales:
1
Nombre d'entrées digitales:
2
Nombre d'interfaces USB:
2
protection de démontage:
non
Radio bidirectionnelle:
non
interface radio:
non
interface IR:
non
dépendant du fournisseur de services:
non
apte à la mise à jour:
oui
visualisation:
non
serveur web:
oui
Standards
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Température de service:
-25 ... 70 °C
Température de stockage/transport:
-55 ... 85 °C
Température
Humidité relative maximale de stockage:
95% / 55°C
