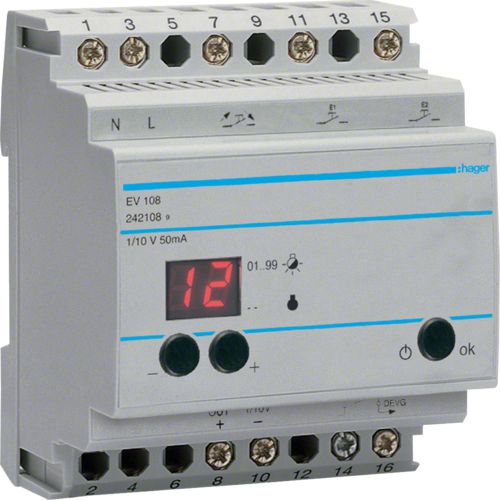

Télévariat pilote 1-10V affich (EV108)

Caractéristiques techniques
Architecture
Type de commande: 1-10V
Mode de fixation: rail DIN
Commandes & indicateurs
avec afficheur du canal en fonctionnement sur 2 digits à 7 segments
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230 V
Fréquence assignée: 50 Hz
Intensité du courant
Courant de commande 1-10 V (master): 50 mA
Longueur
Distance maximale de la liaison 1-10V: 50 m
Distance maximale de la liaison avec les entrées de forçage: 50 m
Dist. max de la liaison avec les BP: 50 m
Puissance
Puissance: 3680 VA
Puissance consommée: 3 W
Puissance absorbée (fonctionnement): 3 W
Puissance absorbée (veille): 1 W
Puissance dissipée totale sous IN: 1 W
Puissance dissipée par la commande: 1,5 W
Spécifications électriques
Type de commande entrées de forçages: interrupteur
Porte, couvercle
x: Other
Alimentation
Tension d'alimentation: 230 V
Matières
Couleur RAL: RAL 7035 - Gris clair
Aspect de la surface: mat
Dimensions
Profondeur produit installé: 65 mm
Hauteur produit installé: 85 mm
Hauteur d'installation: 0/1000 m
Longueur: 65 mm
Largeur produit installé: 71 mm
Largeur: 4 modules
Installation, montage
Mode de fixation: A griffes
Type de montage: rail DIN
Connexion
Section de raccordement en câble souple: 1 / 16mm²
Section de raccordement en câble rigide: 1,5 / 10mm²
Type de Charge: 1-10 V
Section de conducteur (flexible): 1 ... 16 mm²
Section de conducteur (rigide): 1,5 ... 10 mm²
Type de connexion: cage à vis
avec bornes à vis
Equipement
Contact de commutation libre de potentiel: 16 A, 230 V~ AC1
Sécurité
Indice de protection IP: IP20
sans halogène: non
Conditions d'utilisation
Température de service: -10 ... 45 °C
Température de stockage: -20 à 60 °C
