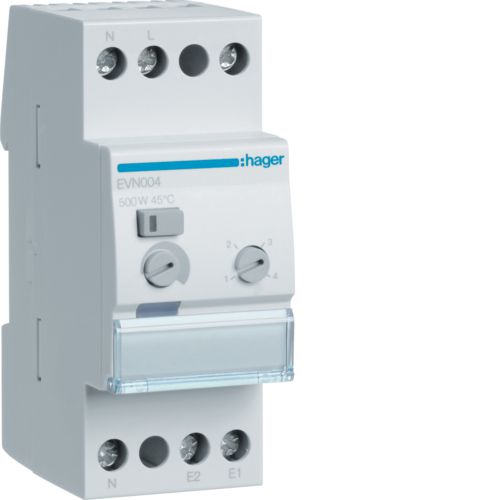

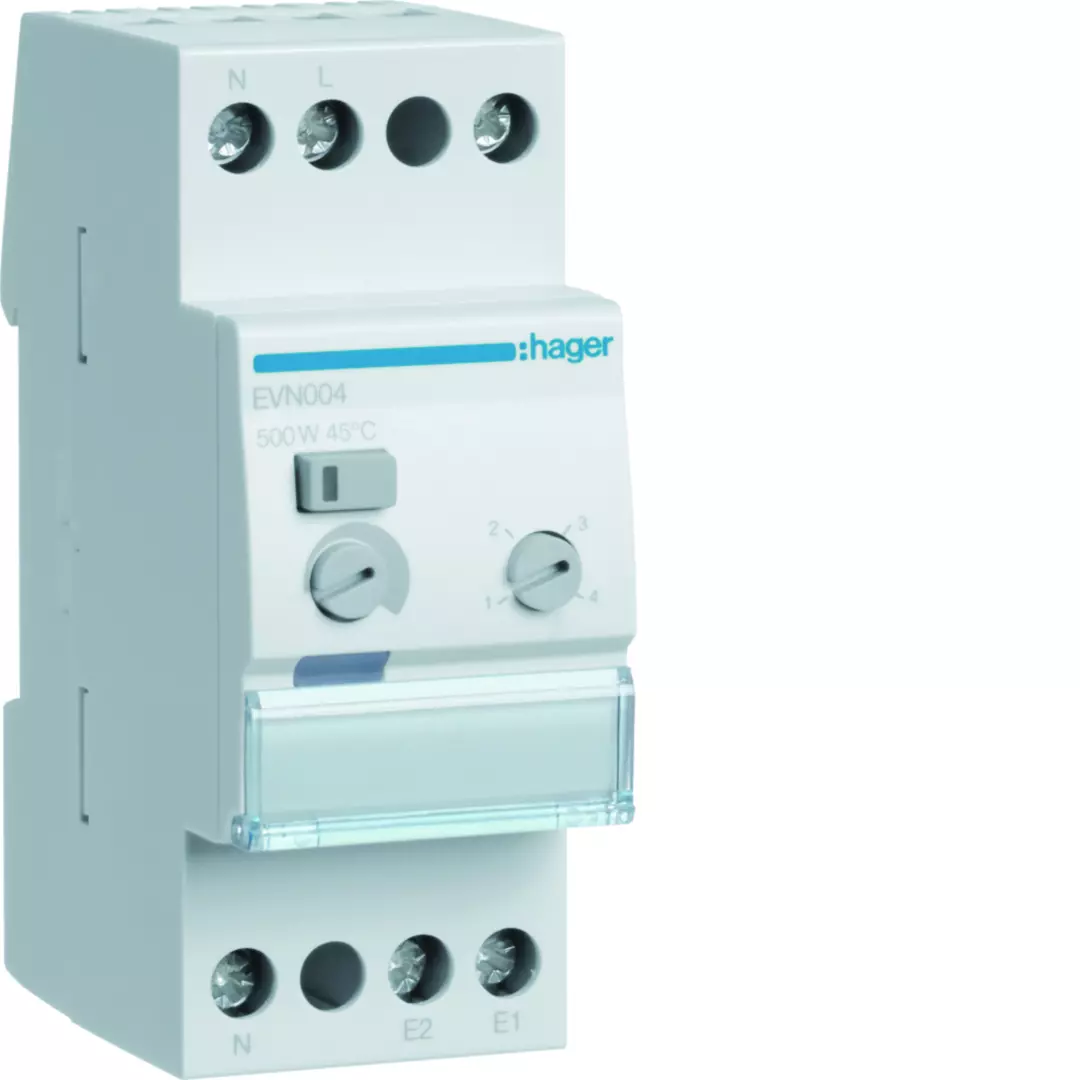

Caractéristiques techniques
Architecture
Type de commande: bouton poussoir
Mode de fixation: rail DIN
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230 V
Fréquence assignée: 50/60 Hz
Tension
Tension circuit de commande en CC: 24/110 V DC
Tension circuit de commande en CA: 24/230 V AC
Tension de service: 230 V~ +10%/-15%
Protection
avec protection électronique contre les courts-circuits et les surcharges
Longueur
Dist. max de la liaison avec les BP: 50 m
Puissance
Transformateurs variables, conventionnels: 500 VA
Puissance éclairage halogène 230V: 500 W
Puissance: 500 VA
Puissance consommée: 4,5 W
Puissance absorbée (fonctionnement): 4,5 W
Puissance absorbée (veille): 0,2 W
Puissance éclairage incandescent: 500 W
Puissance dissipée totale sous IN: 0,2 W
Transformateurs conventionnels: 500 VA
Transformateurs électroniques: 500 W
Porte, couvercle
x: Other
Matières
Couleur RAL: RAL 9001 - Blanc crème
Aspect de la surface: mat
Dimensions
Profondeur produit installé: 62 mm
Hauteur produit installé: 85 mm
Hauteur d'installation: 0/1000 m
Largeur produit installé: 35 mm
Largeur: 2 modules
Gestion des ampoules fluorescentes
Puissance éclairage lampes fluocompactes à alimentation incorporée: 100 W
Lampes CFL dimmables: 100 W
Gestion de l'éclairage LED
Nombre de lampes à LED 230 V dimmables: max. 10
Nombre maximum de lampes LED/CFL: 10
Lampes LED réglables 230 V: 100 W
Puissance éclairage lampes LED: 100 W
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 V: 500 W
P max. avec lampes à incandescence: 500 W
Installation, montage
Mode de fixation: A griffes
Type de montage: rail DIN
Connexion
Section de raccordement en câble souple: 1 / 6mm²
Section de raccordement en câble rigide: 1 / 6mm²
Type de Charge: universel
Section de conducteur (flexible): 1,5 ... 6 mm²
Section de conducteur (rigide): 1,5 ... 6 mm²
Type de connexion: cage à vis
avec bornes à vis
Câble
Longueur de câble de charge: max. 50 m
Equipement
luminosité de mise en marche mémorisable
Sécurité
Indice de protection IP: IP20
sans halogène: non
Conditions d'utilisation
Température de service: -20 ... 50 °C
Température de stockage: -20 à 50 °C
