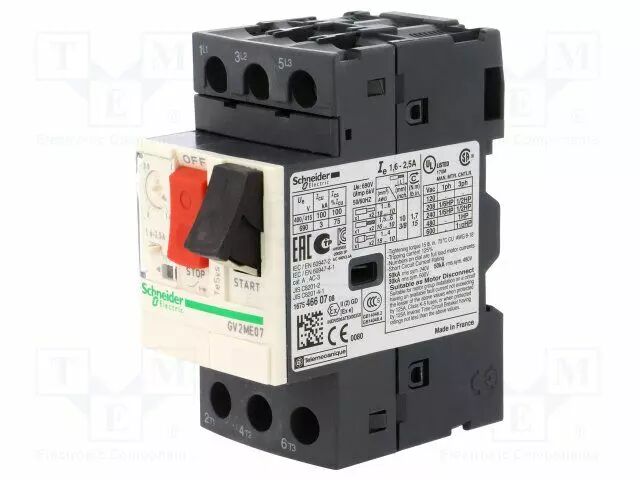

TeSys GV2ME - disj. moteur - 1,6..2,5A - 3P 3d - déclencheur magnéto-thermique (GV2ME07)

Principales

gamme

TeSys

nom du produit

TeSys GV2

nom abrégé de l'appareil

GV2ME

fonction produit

Disjoncteur

fonction de l’appareil

Moteur

technologie de déclencheur

Thermique-magnétique

Complémentaires

description des pôles

3P

type de réseau

CA

fréquence réseau

50/60 Hz se conformer à IEC 60947-4-1

position de montage

Toutes positions

type de commande

Bouton-poussoir

In courant assigné d'emploi

1,6 à 2,4 A

calibre du déclencheur

1,6 à 2,5 A

courant de déclenchement magnétique

33,5 A

[Ue] tension assignée d'emploi

690 V CA 50/60 Hz se conformer à IEC 60947-2

[Ui] tension assignée d'isolement

690 V CA 50/60 Hz se conformer à IEC 60947-2

[Ith] courant thermique conventionnel

2.5 A se conformer à IEC 60947-4-1

[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à IEC 60947-2

puissance dissipée par pôle

2.5 W

durée de vie mécanique

100000 cycle

durée de vie électrique

100000 cycle pour AC-3 à 440 V

vitesse de commande

25 cyc/h

service assigné

Continu se conformer à IEC 60947-4-1

couple de serrage

1.7 N.m sur borniers à vis-étrier

aptitude au sectionnement

Oui se conformer à IEC 60947-1

sensibilité à une perte de phase

Oui se conformer à IEC 60947-4-1

hauteur

89 mm

largeur

45 mm

profondeur

78,2 mm

poids

0.26 kg
