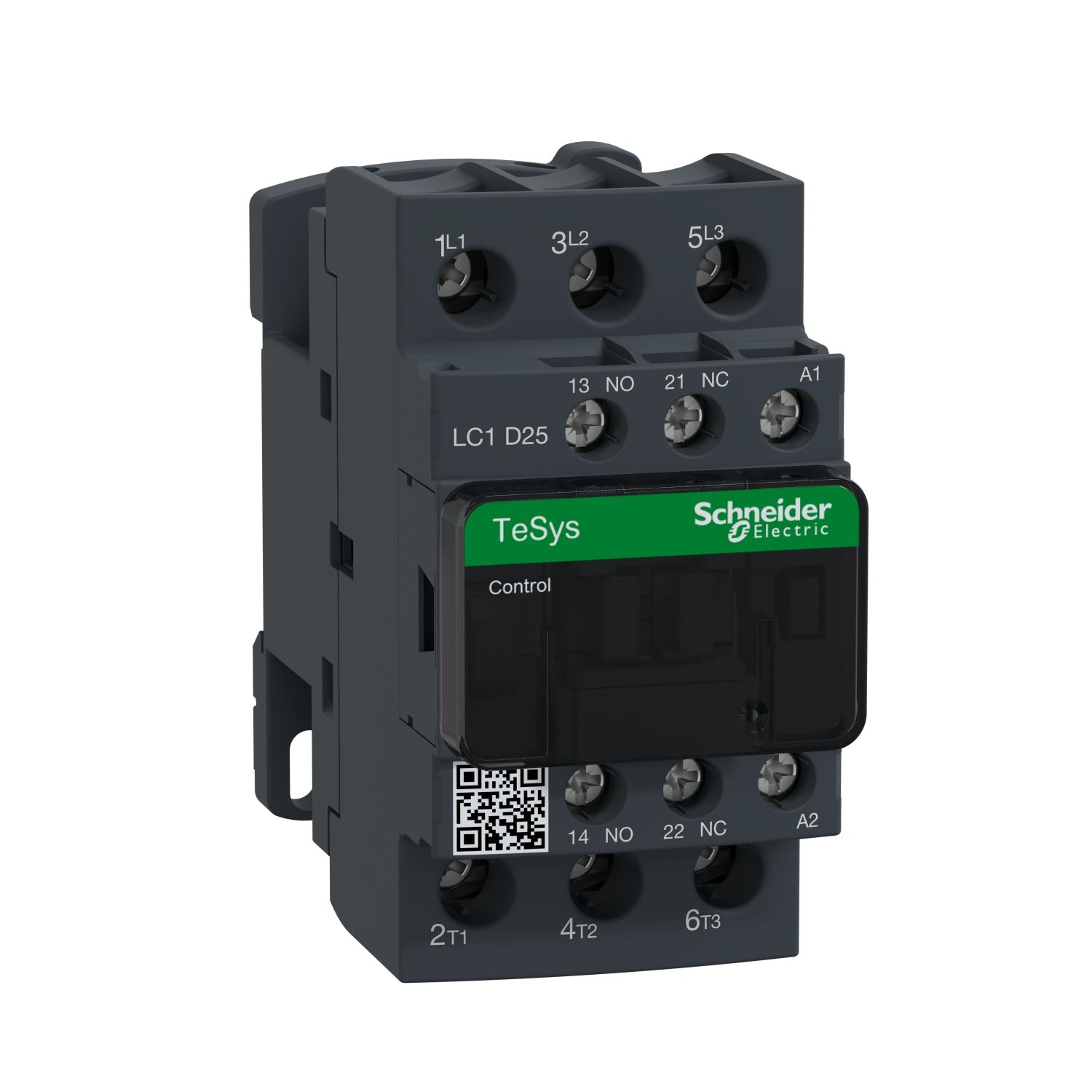

Présentation du produit :
Spécifications Principales :
Gamme:
TeSys
TeSys Déca
Gamme de produit:
TeSys D
TeSys Déca
Type de produit ou équipement:
Contacteur
Nom de l'appareil: LC1D
Application du contacteur:
Commande moteur (AC-3)
Charge résistive (AC-1)
Catégorie d'emploi:
AC-3
AC-1
AC-4
AC-3e
Description des pôles: 3P
[Ue] tension assignée d'emploi:
Circuit de puissance: <= 690 V CA 25...400 Hz
Circuit de puissance: <= 300 V CC
[Ie] courant assigné d'emploi:
25 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance
40 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
25 A (à <60 °C) à <= 440 V CA AC-3e pour circuit de puissance
Complémentaires:
Puissance moteur kW:
5,5 kW à 220...230 V AC 50/60 Hz (AC-3)
11 kW à 380...400 V AC 50/60 Hz (AC-3)
11 kW à 415...440 V AC 50/ 60 Hz (AC-3)
15 kW à 500 V AC 50/60 Hz (AC-3)
15 kW à 660...690 V AC 50/60 Hz (AC-3)
5,5 kW à 400 V AC 50/60 Hz (AC-4)
5,5 kW à 220...230 V AC 50/60 Hz (AC-3e)
11 kW à 380...400 V AC 50/60 Hz (AC-3e)
11 kW à 415.. .440 V AC 50/60 Hz (AC-3e)
15 kW à 500 V AC 50/60 Hz (AC-3e)
15 kW à 660...690 V AC 50/60 Hz (AC -3e)
Puissance moteur HP (UL / CSA):
3 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs
2 hp à 115 V CA 50/60 Hz pour monophasé moteurs
7,5 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs
15 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs
20 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
7,5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs
Composition des contacts pôle puissance: 3F
Compatibilité du contact: M2
Fréquence: Avec
Type de contacts auxiliaires:
Type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1
type contact miroir 1 "O" se conformer à CEI 60947-4-1
Contacts auxiliaires: 1 "O" + 1 "F"
[Ui] tension assignée d'isolement:
Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de signalisation: 690 V se conformer à CEI 60947-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL certifié
[Uimp] tension assignée de tenue aux chocs:
6 kV se conformer à CEI 60947
Catégorie de surtension: III
[Ith] courant thermique conventionnel:
10 A à <60 °C) pour circuit de signalisation
40 A à <60 °C) pour circuit de puissance
Pouvoir nominal d'enclenchement Irms:
140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1
250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1
450 A à 440 V pour circuit de puissance se conformer à CEI 60947
Pouvoir assigné de coupure:
450 A à 440 V pour circuit de puissance se conformer à CEI 60947
Calibre du fusible à associer:
10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1
63 A gG à <= 690 V coordination type 1 pour circuit de puissance
40 A gG à <= 690 V coordination type 2 pour circuit de puissance
Type de circuit de commande: CA à 50/60 Hz
Technologie bobine: Sans module d'antiparasitage intégré
Plage de tension du circuit de commande:
0,3 à 0,6 Uc -40…70 °C perte de niveau CA 50/60 Hz
0,8 à 1,1 Uc -40…60 °C opérationnel CA 50 Hz
0,85…1,1 Uc -40…60 °C opérationnel CA 60 Hz
1...1,1 Uc 60…70 °C opérationnel CA 50/60 Hz
Impédance moyenne: 2 mOhm - Ith 40 A 50 Hz pour circuit de puissance
Puissance dissipée par pôle:
3,2 W AC-1
1,25 W AC-3
1,25 W AC-3e
Courant commuté minimum: 5 mA pour circuit de signalisation
Tension de commutation minimale: 17 V pour circuit de signalisation
Temps de non-chevauchement:
1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO
Vitesse de commande maxi: 3600 cyc/h à <60 °C
Puissance d'appel en VA:
70 VA 60 Hz cos phi 0,75 (à 20 °C)
70 VA 50 Hz cos phi 0,75 (à 20 °C)
Consommation moyenne au maintien en VA:
7,5 VA 60 Hz cos phi 0,3 (à 20 °C)
7 VA 50 Hz cos phi 0,3 (à 20 °C)
Résistance d'isolement: > 10 MΩ pour circuit de signalisation
couple de serrage:
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Support de montage:
Platine
Rail
Durée de vie électrique:
1,65 Mcycles 25 A AC-3 à Ue <= 440 V
1,4 Mcycles 40 A AC-1 à Ue <= 440 V
1,65 Mcycles 25 A AC-3e à Ue <= 440 V
Endurance mécanique: 15 Mcycles
Niveau de fiabilité de la sécurité:
B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Altitude de fonctionnement: 0...3000 mètres
Code de compatibilité: LC1D
Certifications du produit:
RINA
BV
UL
LROS (Lloyds Register of Shipping):
DNV
GL
GOST
CCC
CSA
UKCA
Environnement:
Tenue climatique:
Se conformer à IACS E10
se conformer à IEC 60947-1 Annex Q category D
Température ambiante de stockage: -60…80 °C
Tenue au feu: 850 °C se conformer à CEI 60695-2-1
Hauteur: 85 millimètres
Largeur: 45 millimètres
Profondeur: 92 millimètres
Poids du produit: 0,37 kg
