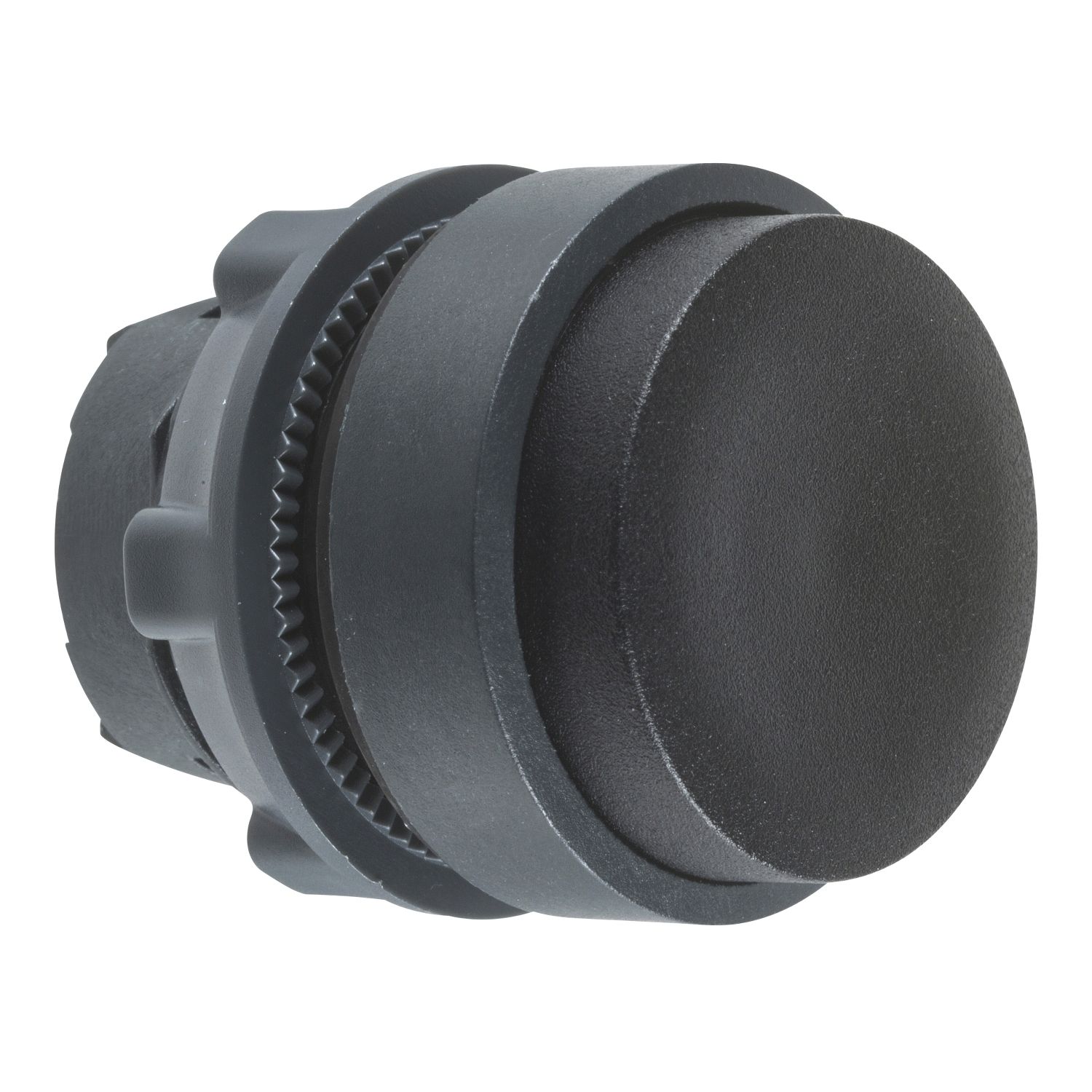

Tête bouton poussoir à impulsion Ø22 dépassant noir (ZB5AL2)

Présentation du produit :

Gamme de produit: Harmony XB5
Type de produit ou équipement: Tête de bouton-poussoir non lumineux
Nom de l'appareil: ZB5
Matériau de la collerette: Plastique gris foncé
Diamètre de fixation: 22 mm
Type de tête: Standard
Vente par quantité indivisible: 1
Forme de la tête de l'unité de signalisation: Rond
Type d'unité de commande: Rappel à ressort
Profil de l'unité de commande: Noir dépassant, non marqué

Complémentaires:

Largeur hors tout CAO: 29 mm
Hauteur hors tout CAO: 29 mm
Profondeur hors tout CAO: 33 mm
Poids du produit: 0,019 kg
Endurance mécanique: 10000000 cycle

Boîte associée:

XALD 1…5 découpes
XALK 2…5 découpes

Code de composition électrique:

C1 pour <9 contacts à l'aide deunique blocs dans montage avant
C2 pour <9 contacts à l'aide desimple et double blocs dans montage avant
C11 pour <3 contacts à l'aide deunique blocs dans montage avant
C15 pour <1 contacts à l'aide deunique blocs dans montage avant
SF1 pour <3 contacts à l'aide deunique blocs dans montage avant
SR1 pour <3 contacts à l'aide deunique blocs dans montage arrière
Présentation du produit: Élément de base

Environnement:

Traitement de protection: TH
Température ambiante de stockage: -40…70 °C
Température de l'air ambiant en fonctionnement: -40…70 °C

Catégorie de surtension:

Classe II se conformer à CEI 60536
Degré de protection IP:
IP66 se conformer à CEI 60529
IP67
IP69
IP69K

Tenue à l'environnement NEMA:

NEMA 13
NEMA 4X

Tenue au nettoyage haute pression: 7000000 Pa à 55 °C, distance : 0,1 m
Tenue aux chocs IK: IK03 se conformer à CEI 50102

Normes:

EN/CEI 60947-5-4
EN/CEI 60947-5-1
JIS C8201-5-1
UL 508
EN/CEI 60947-1
CSA C22.2 No 14
JIS C8201-1

Certifications du produit:

DNV
listé UL
CSA
LROS (Lloyds register of shipping):
GL
BV

Tenue aux chocs mécaniques:

30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27

Tenue aux vibrations: 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
