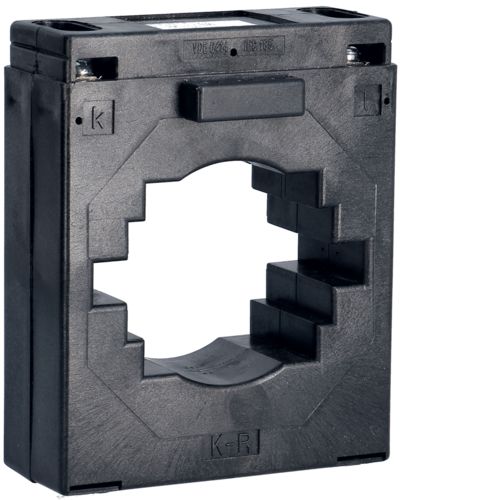

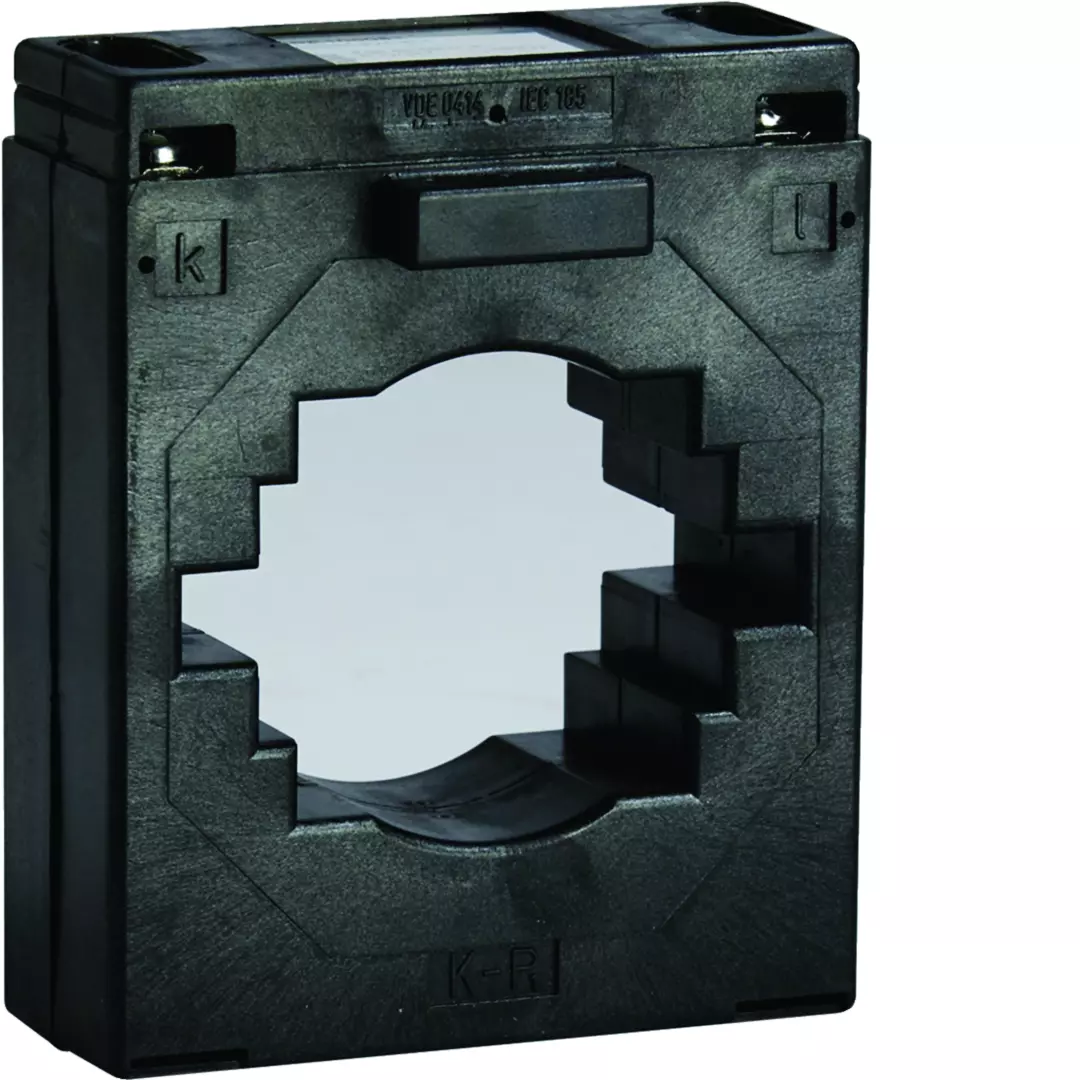

TI 1000-5A 15VA (BG814) (SRE100051)

Caractéristiques techniques
Architecture
Mode de fixation: sur rail DIN ou sur platine de fixation
Fonctions
Classe de précision: 1
Principales caractéristiques électriques
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 3 kV
Intensité du courant
Courant Max au primaire: 1000 A
Courant Max au secondaire: 5 A
Courant primaire: 1000 A
Puissance
Puissance: 15 VA
Puissance consommée: 15 VA
Puissance dissipée totale sous IN: 10,8 W
Dimensions
Profondeur produit installé: 40 mm
Hauteur produit installé: 122 mm
Largeur produit installé: 100 mm
Largeur de l'ouverture: 81 mm
Hauteur de l'ouverture: 60 mm
Taille de la barre: 80x10 mm / 60x30 mm / Rundleiter d = max. 60 mm
Diamètre de l'ouverture: 60 mm
Installation, montage
Type de montage: sur jeu de barres
Connexion
Section de raccordement en câble souple: 1,5 / 6mm²
Section de raccordement en câble rigide: 1,5 / 6mm²
Type de connexion: vis
Utilisation
Rapport de transformation: 1000;5
Standards
Homologations: VDE 0414 T44-1/IEC EN 60044-1
Directive européenne RoHs: conforme
Sécurité
Indice de protection IP: IP10
Conditions d'utilisation
Température de stockage: -40 à 40 °C
