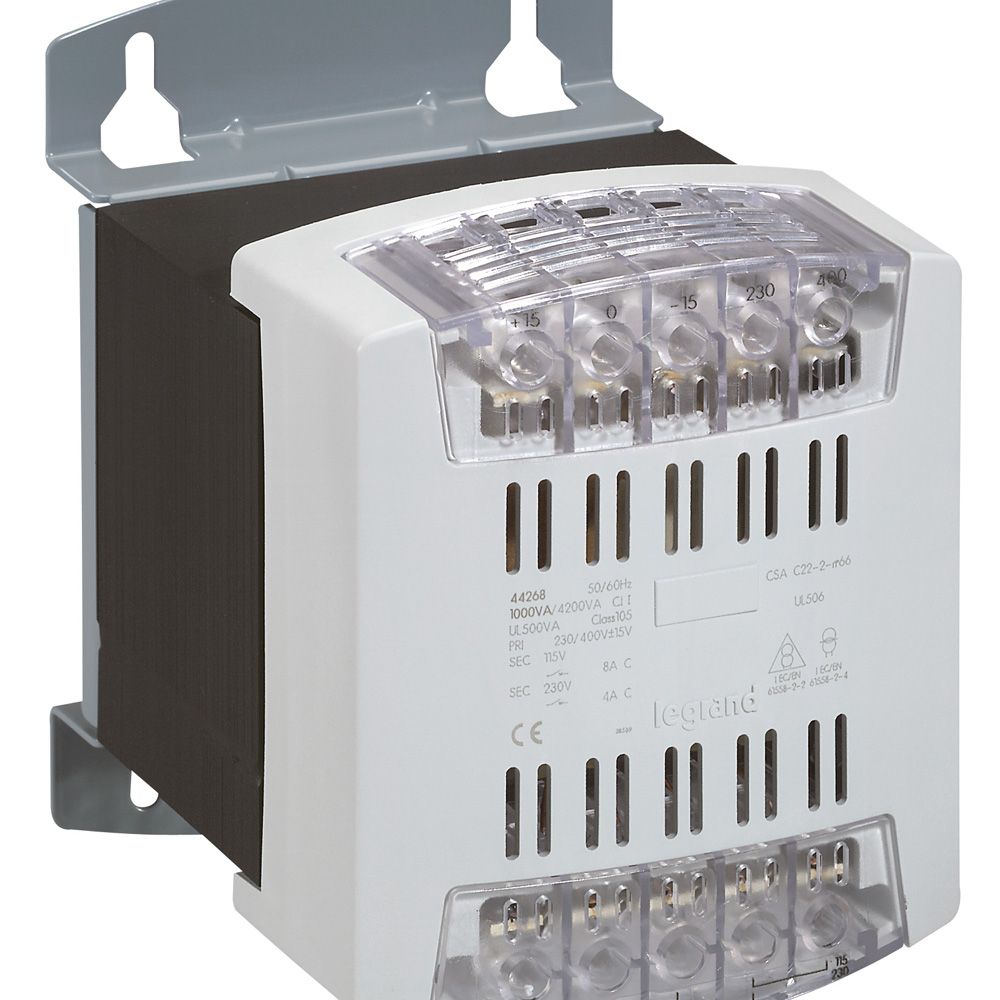

Transformateurs de commande et de signalisation - monophasés - connexion à vis
Commande et séparation des circuits
- IP 2x ou xxB jusqu'à 400 VA - IP xxA au-delà de 400 VA - IK 04
- Conformes aux normes IEC EN 61558-2-2 et 2-4 ou 2-6, UL 506 et CSA C22-2-N°66
- Agréments UL USA et Canada
- Produits adaptés à la réalisation d'équipements conformes aux normes EN 61131-2, EN 60204-1 et EN 61439-1
- Parties actives protégées par capot jusqu'à 1000 VA
- Filtrage des parasites (sauf réf. 0 442 16/17/18)
- Possibilité de fixation directe sur rail symétrique jusqu'à 250 VA
- Livrés avec barrette pour connexion 0 V secondaire/masse jusqu'à 1000 VAPrimaire : 230-400 V ± 15 V ou 460 V ± 20 V - Secondaire : 115-230 V
- Livrés avec 2 barrettes de couplage
- Primaire 230-400 V ± 15 V :
- Puissance en selon IEC et CSA : 1000 VA
- Puissance en selon UL : 700 VA
- Puissance instantanée admissible à cos phi = 0,5 : 2000
Caractéristiques
Caractéristiques
Hauteur carton (mm)260
Largeur carton (mm)210
Profondeur carton (mm)250
Poids carton (g)14834
Volume carton (dm3)14
Ean carton3245060442682
Hauteur (mm)199
Profondeur (mm)206
Largeur (mm)150
Emballage1 unité
Volume14.00 dm3
Poids14834.00 g
Tension secondaire 1 (v)115-115
Tension primaire 1 (v)215-215
Tension primaire 2 (v)230-230
Classe de matériau isolant selon iec 85B
Puissance apparente nominale (va)1000
Tension de court-circuit relative uk (%)2.21
Tension secondaire 2 (v)230-230
Tension primaire 3 (v)245-245
Puissance en va selon iec et csa1000
Puissance en va selon ul700
Puissance instantanée admissible à cos ? = 0,52000
