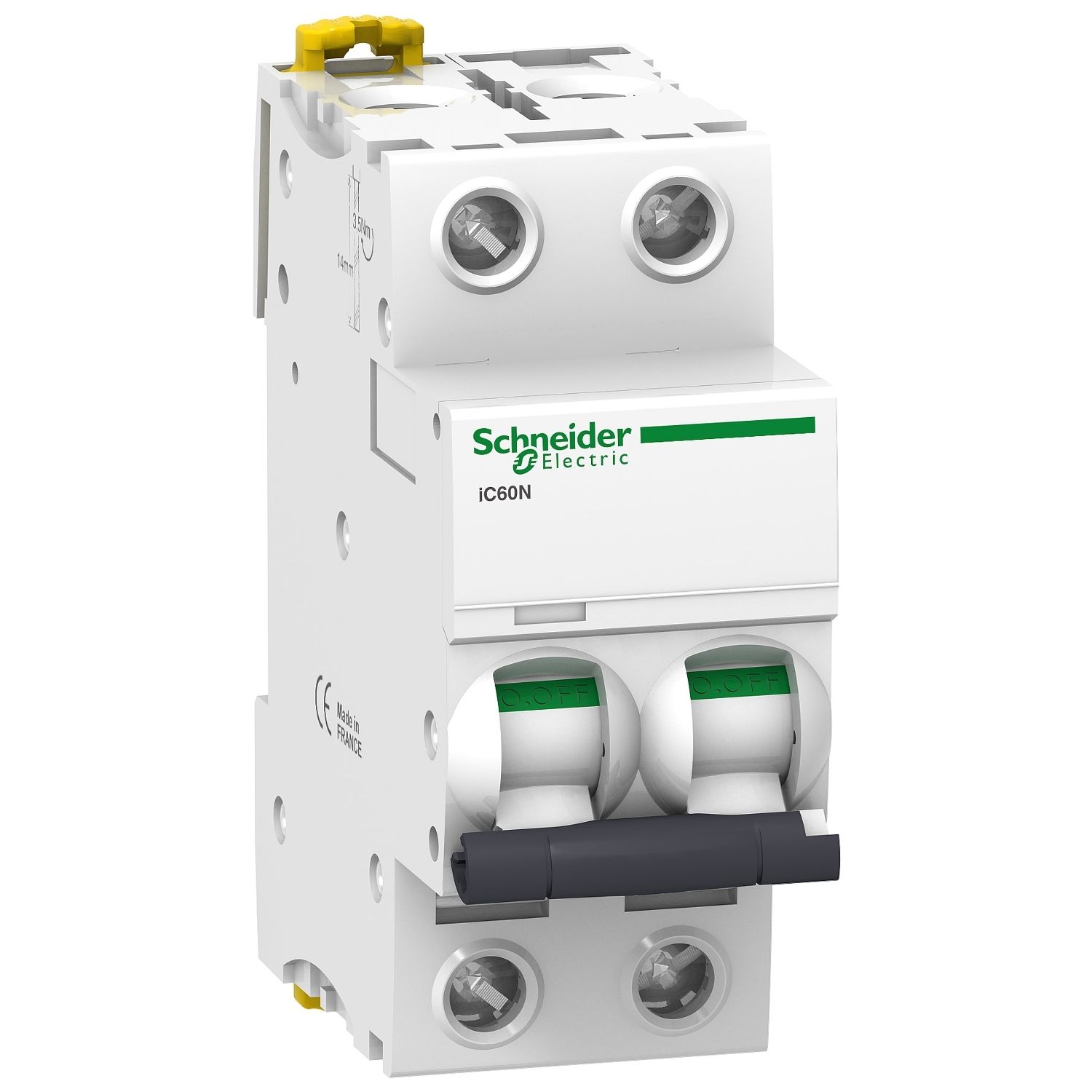

Acti9, iC60N disjoncteur 2P 6A courbe D (A9F75206)

Soyez le premier à donner votre avis !

Eco-part

Dont écotaxe : €

Réf. : SHN A9F75206

Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB).
Il s'agit d'un disjoncteur 2P avec 2 pôles protégés, courant nominal In de 6A et courbe de déclenchement D.
Le pouvoir de coupure assigné en court-circuit va jusqu'à 20kA à 220VCA à 240VCA conformément à la norme EN/IEC 60947-2 et 6000A à 400VCA conformément à la norme EN/IEC 60898-1.
Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2.
Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge.
Son indicateur VisiTrip unique réduit le temps d'intervention en indiquant le circuit défectueux.
L'affichage de sa bande verte VisiSafe garantit l'ouverture physique des contacts pour permettre une maintenance en aval.
Son mécanisme à fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie.
Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles.
La tension d'isolation nominale Ui est de 500VCA.
Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval.
Le produit peut être clipsé sur un rail DIN. Sa largeur est de 4 pas de 9mm. Le degré de pollution est de 3.
La catégorie de surtension est IV.
La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 36mm x (H) 85mm x (P) 78,5mm.
Le poids est de 0,25kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 en coffret.
La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.

Description

Disponibilité

Sélectionnez un article pour voir la disponibilité de l’article

Vendu par :

Quantité minimum :

Ajouter au panier

Obtenir un devis

Ajouter au panier

Soit un total de , €

Cet achat vous fera bénéficier de Point(s)

Vous êtes un professionnel ? Ouvrez un compte PRO

Moins cher ailleurs ? Envoyez-nous le lien !

Description

Présentation du produit :

Spécifications Principales :

Application: Distribution
Gamme: Acti 9
Nom du produit: Acti9 iC60
Type de produit ou équipement: Disjoncteur miniature
Nom de l'appareil: IC60N
Description des pôles: 2P
Nombre de pôles protégés: 2
In courant assigné d'emploi: 6 A

Type de réseau:

CC
CA

Type de déclencheur: Thermique-magnétique
Courbe de déclenchement: D

Pouvoir de coupure :

6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

Catégorie d'emploi :

Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement
Oui se conformer à EN 60898-1
Oui se conformer à EN 60947-2
Oui se conformer à CEI 60898-1
Oui se conformer à CEI 60947-2

Normes :

EN 60898-1
CEI 60898-1
CEI 60947-2
EN 60947-2

Complémentaires :

Fréquence du réseau: 50/60 Hz
Déclenchement magnétique: 12 x In +/- 20 %

[Ics] pouvoir assigné de coupure de service en court-circuit:

15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC
10 kA 100 % se conformer à EN 60947-2 - 72…125 V CC

[Ui] tension d'isolement:

500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à CEI 60947-2

[Uimp] tension assignée de tenue aux chocs :

6 kV se conformer à EN 60947-2
6 kV se conformer à CEI 60947-2
Coupure pleinement apparente:Oui
Type de commande: Par maneton
Indication de tension: Signalisation de déclenchement
Mode d'installation: Fixe
Support de montage: Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas: oui
Pas de 9 mm: 4
Hauteur: 85 mm
Largeur: 36 mm
Profondeur: 78,5 mm
Poids du produit: 0,25 kg
Couleur: Blanc
Endurance mécanique: 20000 cycle
Durée de vie électrique: 10000 cycle

Mode de raccordement:

Terminal simple (haut ou bas) 1…25 mm² rigide
Terminal simple (haut ou bas) 1…16 mm² souple

Longueur de dénudage des fils: 14 mm pour haut ou bas connexion
Couple de serrage: 2 N.m haut ou bas
Protection différentielle: Bloc séparé

Environnement :

Degré de protection IP:

IP20 se conformer à CEI 60529
IP20 se conformer à EN 60529

Degré de pollution:

3 se conformer à EN 60947-2
3 se conformer à CEI 60947-2

Catégorie de surtension: IV
Tropicalisation: 2 se conformer à CEI 60068-1
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 0...2000 m
Température de l'air ambiant en fonctionnement: -35…70 °C
Température ambiante de stockage: -40…85 °C
