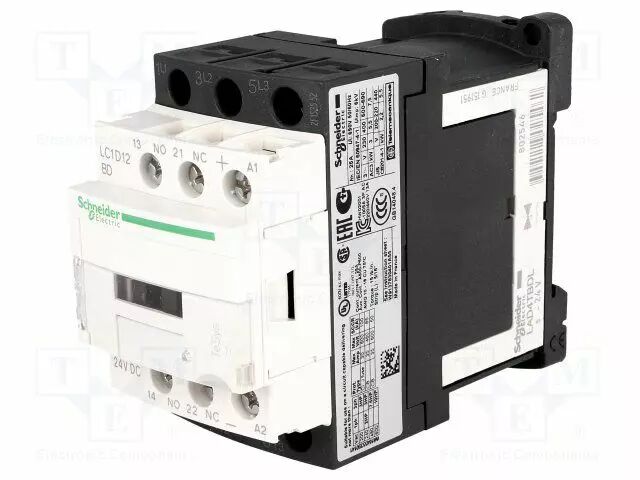

TeSys LC1D - contacteur - 3P - AC-3 440V - 12A - bobine 24Vcc (LC1D12BD)

gamme

TeSys

nom du produit

TeSys D

fonction produit

Contacteur

nom abrégé de l'appareil

LC1D

description des pôles

3P

composition des pôles

3F

type de circuit de commande

CC standard

tension circuit de commande

24 V CC

composition contact auxiliaire

1F+1O

catégorie de surtension

III

pouvoir assigné de coupure

250 A à 440 V pour circuit de puissance se conformer à IEC 60947

calibre du fusible à associer

25 A gG à <= 690 V coordination type 2 pour circuit de puissance
40 A gG à <= 690 V coordination type 1 pour circuit de puissance
10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1

impédance moyenne

2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance

durée de vie électrique

2 Mcycles 12 A AC-3 à Ue <= 440 V
0.8 Mcycles 25 A AC-1 à Ue <= 440 V

puissance dissipée par pôle

0.36 W AC-3
1.56 W AC-1

couvercle de protection

Avec

support de montage

Platine
Rail

temps de fonctionnement

53.55…72.45 ms fermeture
16…24 ms ouverture

niveau de fiabilité de la sécurité

B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

durée de vie mécanique

30 Mcycles

vitesse de commande

3600 cyc/h à <= 60 °C
