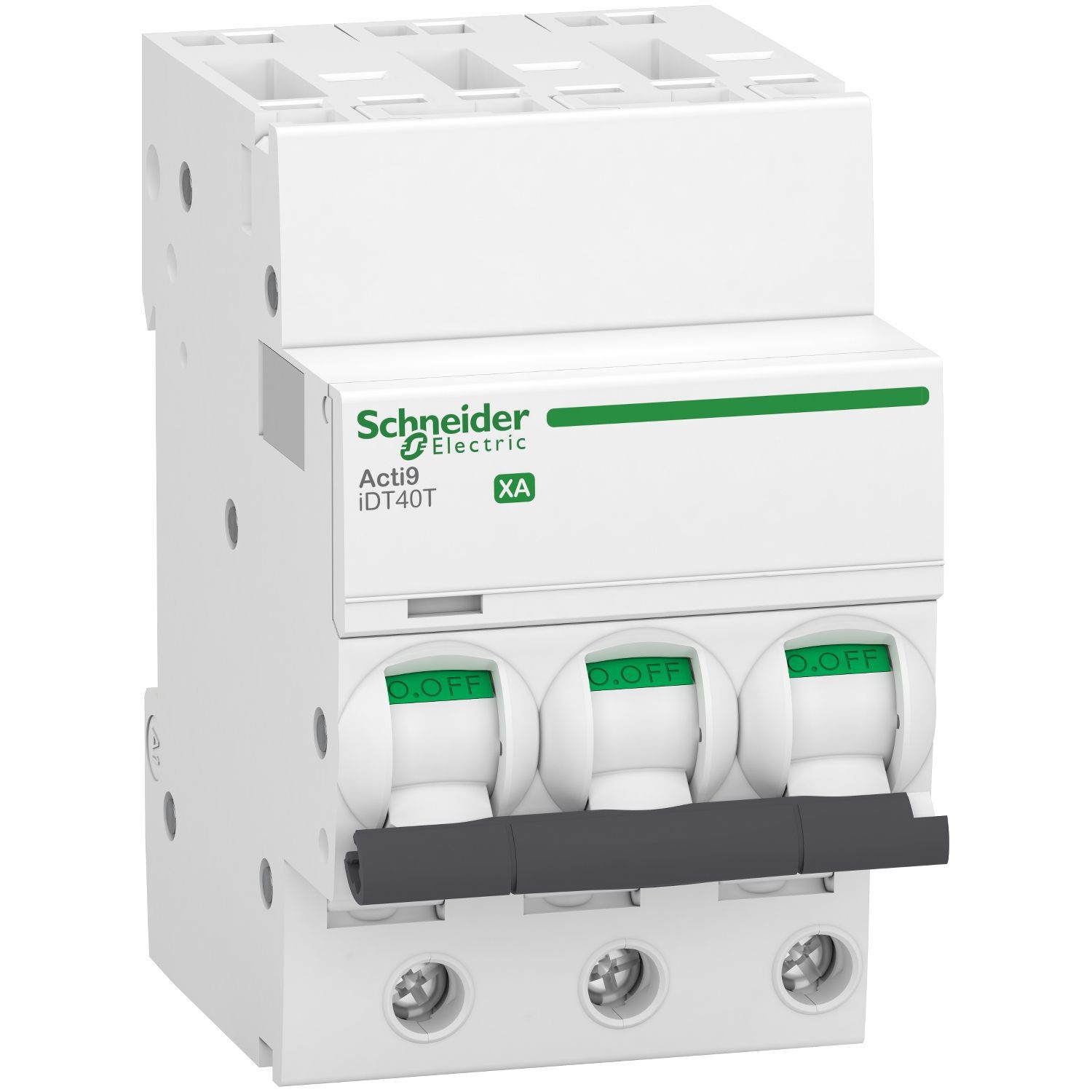

Acti9 iDT40T XA disjoncteur modulaire auto/vis 3P 16A courbe C 6kA (A9PA2316)

Principales :

Gamme: Acti9
Nom du produit: Acti9 iDT40 XA
Type de produit ou équipement: Disjoncteur miniature
Nom de l'appareil: IDT40T XA
Application: Distribution
Description des pôles: 3P
nombre de pôles protégés: 3
Position du pôle neutre: Gauche
In courant assigné d'emploi: 16 A
Type de réseau: CA
Type de déclencheur: Thermique-magnétique
Courbe de déclenchement: C

Pouvoir de coupure:

• 4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
• 6 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2

Aptitude au sectionnement: Oui se conformer à EN/CEI 60947-2
Labels qualité: NF

Complémentaires :

• Fréquence du réseau: 50 Hz
• [Ue] tension assignée d'emploi: 400 V CA 50 Hz

limite de déclenchement magnétique:

• 5...10 x In se conformer à EN/CEI 60898-1
• 8 x In +/- 20 % se conformer à EN/CEI 60947-2

[Ics] pouvoir de coupure de service:

• 4500 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
• 4,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2

classe de limitation: 3 conforming to EN/IEC 60898-1
[Ui] tension d'isolement: 440 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs: 4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente: Oui
Type de commande: Par maneton

Indication de tension:

• Indication ON/OFF
• Signalisation de déclenchement

Mode d'installation: Encliquetable
Support de montage: rail DIN
Pas de 9 mm: 6
Hauteur: 85 mm
Largeur: 54 mm
Profondeur: 74 mm
Poids du produit: 330 g
Couleur: blanc
Endurance mécanique: 20000 cycle
Endurance électrique: 20000 cycle
Verrouillages optionnels: Dispositif de cadenassage
connexion: Automatique
position de verrouillage: Vis

type de raccordement:

• Bornes à vis peigne tête de groupe
• Bornes type tunnel bas1…10 mm² souple
• Bornes type tunnel bas1…16 mm² rigide

Longueur de dénudage des fils: 14 mm pour connexion inférieure
couple de serrage: 2 Nm en bas
Protection différentielle: Bloc séparé

Environnement :

Normes:

• EN / CEI 60898-1
• EN / CEI 60947-2

Certifications du produit: CE

Degré de protection IP:

• IP20 se conformer à CEI 60529
• IP40 (boîtier modulaire) se conformer à CEI 60529

Degré de pollution: 3 se conformer à EN/CEI 60947-2
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 2000 m
Température de fonctionnement -25…70 °C
Température ambiante de stockage: -40…85 °C
