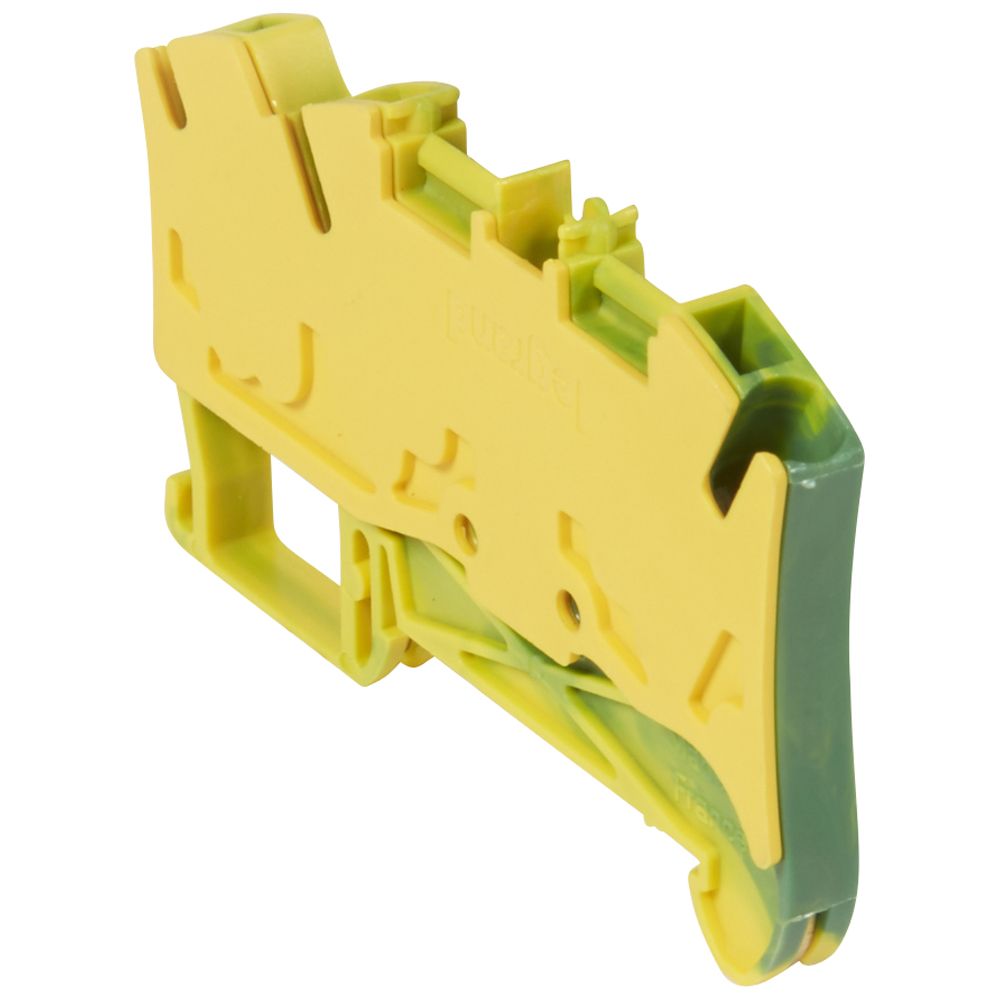

Blocs de jonction connexion à ressort Viking™ 3 - pour câble cuivre
- Système à raccordement sans vis, de type ressort en acier inoxydable
- Permet d'assurer la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout
- Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout, jusqu'au pas de 6 mm
- 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement pour blocs 2 étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Pour conducteur de protection
- Pied métal
- Fixation sur rail sans vis
- PEN à partir de 10 mm²1 jonction - 3 conducteurs - 1 entrée/2 sorties
- Cloison intégrée
- Couleur : Vert/jaune
- Section nominale : 4 mm²
- Capacité Conducteur rigide : 0,5 à 6 mm²
- Capacité Conducteur souple : 0,5 à 4 mm²
- Capacité Conducteur souple avec embout : 0,5 à 4 mm²
- Pas : 6 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurvert/jaune
Hauteur boite (mm)55
Largeur boite (mm)110
Profondeur boite (mm)145
Poids boite (g)440
Volume boite (dm3)1
Hauteur carton (mm)270
Largeur carton (mm)300
Profondeur carton (mm)400
Poids carton (g)13500
Volume carton (dm3)32
Emballage30 unités
Volume0.88 dm3
Poids440.00 g
Tension assignée (ue) (v)800
Longueur (mm)69.5
Section de raccordement cable souple (mm²)0.5-4
Section de raccordement cable rigide (mm²)0.5-6
Finition raccordement électrique 1raccordement par borne à ressort
Finition raccordement électrique 2raccordement par borne à ressort
Position de raccordementincliné
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.5-4
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.5-6
Température d'utilisation (°c)-45
Largeur/dimension (mm)6
Nombre de positions de serrage par étage3
Hauteur en cas de type de montage le plus bas possible (mm)42
Classe d'inflammabilité du matériau isolant selon ul 94V2
