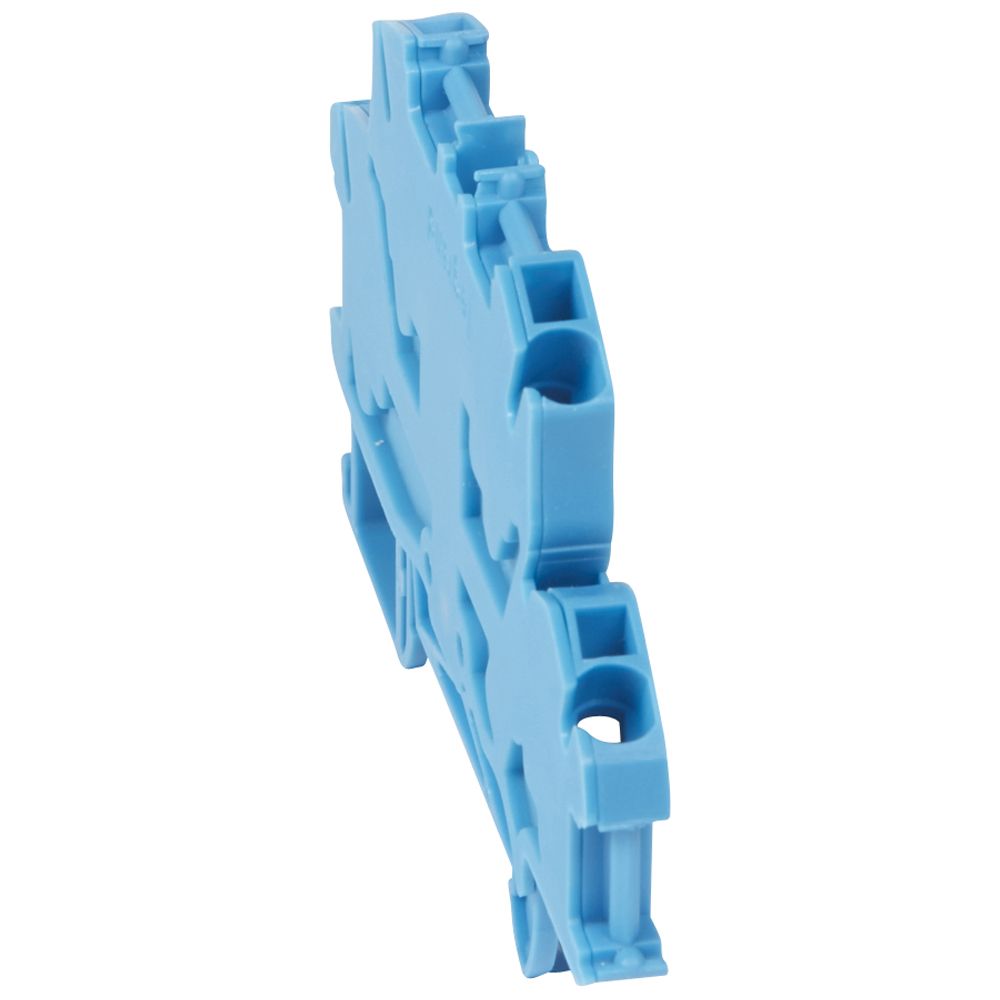

Blocs de jonction connexion à ressort Viking™ 3 - pour câble cuivre
- Système à raccordement sans vis, de type ressort en acier inoxydable
- Permet d'assurer la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout
- Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout, jusqu'au pas de 6 mm
- 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement pour blocs 2 étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
De passage
- Gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général2 jonctions - 4 conducteurs - 2 étages
- Cloison intégrée
- Couleur : Bleu
- Section nominale : 4 mm²
- Capacité Conducteur rigide : 0,5 à 6 mm²
- Capacité Conducteur souple : 0,5 à 4 mm²
- Capacité Conducteur souple avec embout : 0,5 à 4 mm²
- Pas : 6 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurbleu
Hauteur boite (mm)65
Largeur boite (mm)163
Profondeur boite (mm)185
Poids boite (g)874
Volume boite (dm3)2
Ean boite3414971460850
Hauteur carton (mm)196
Largeur carton (mm)223
Profondeur carton (mm)665
Poids carton (g)10787
Volume carton (dm3)29
Ean carton3414971460867
Emballage50 unités
Volume1.96 dm3
Poids874.00 g
Tension assignée (ue) (v)500
Longueur (mm)90
Section de raccordement cable souple (mm²)0.5-4
Section de raccordement cable rigide (mm²)0.5-6
Finition raccordement électrique 1raccordement par borne à ressort
Finition raccordement électrique 2raccordement par borne à ressort
Position de raccordementincliné
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.5-4
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.5-6
Courant assigné in (a)32
Température d'utilisation (°c)-45
Largeur/dimension (mm)6
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)56
Classe d'inflammabilité du matériau isolant selon ul 94V2
