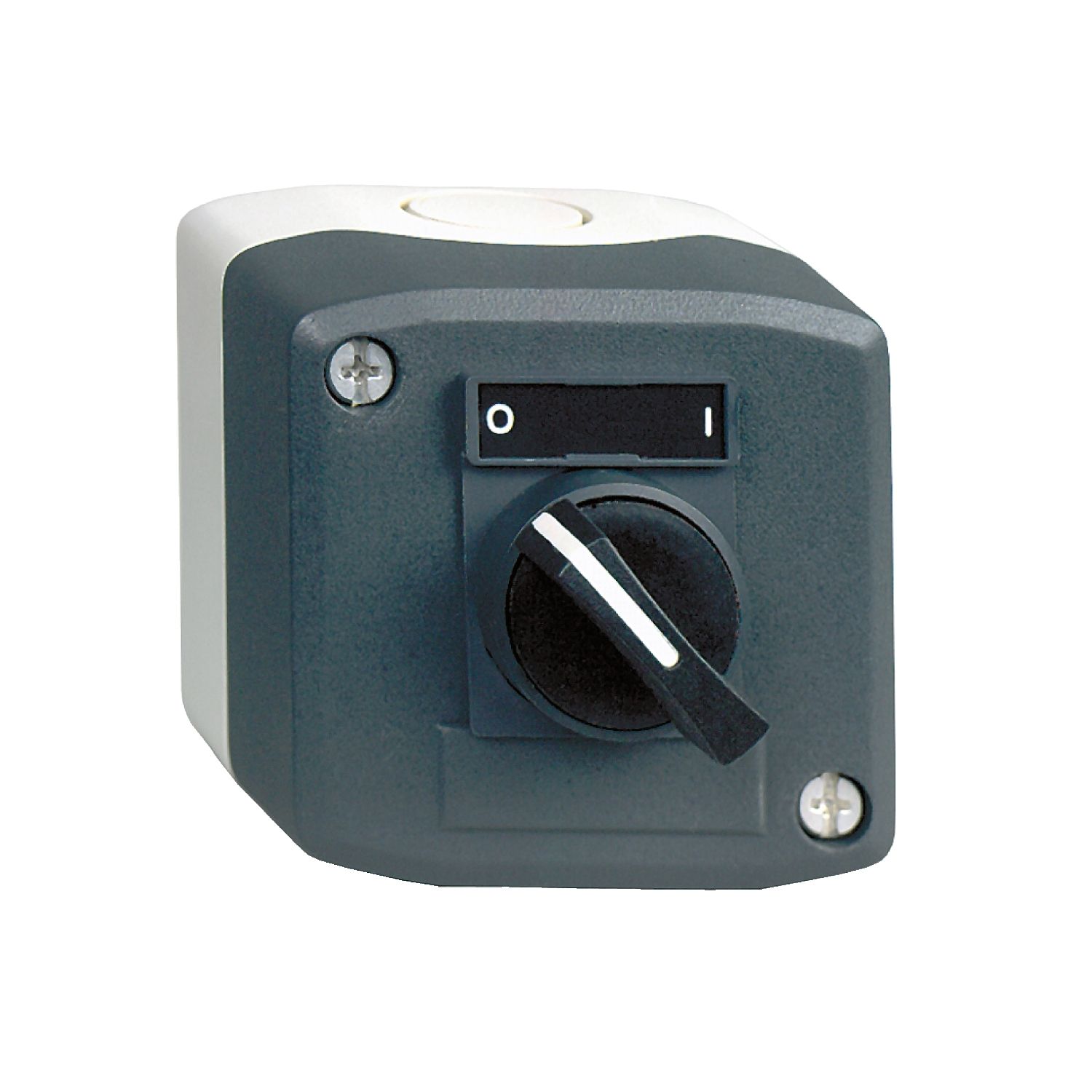

Présentation du produit :
Spécifications Principales :
Gamme de produit: Harmony XALD
Type de produit ou équipement: Poste de commande complet
Nom de l'appareil: XALD
Destination du produit: Pour unités de commande et signalisation XB5 Ø 22 mm
Application de la boîte pendante: Fonction de démarrage/arrêt
Couleur de la base du boîtier: Gris clair (RAL 7035)
Couleur du capot: Gris foncé (RAL 7016)
Matière: Polycarbonate
Profil du dispositif de commande: 1 sélecteur avec poignée
Description des opérateurs: Poignée standard "O-I" 1 NO
Composition de la boîte de commande: 1 bouton-tournant à manette 1 "F" O-I marquage
Emplacement repérage: Marquage sur porte-étiquettes
Fonctionnement des contacts: À action dépendante
Complémentaires:
Entrée de câble:
2 préperçages pour entrée de câble, capacité de serrage: 14 mm
2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: 12 mm
Poids du produit: 0,163 kg
Tenue au nettoyage haute pression: 7000000 Pa à 55 °C, distance : 0,1 m
Positions de l'unité de commande: 2 positions
Ouverture positive: Sans
Course d'actionnement: 4,3 mm (course totale)
Valeur du couple: 0,14 N.m état électrique modifié par "F"
Endurance mécanique: 1000000 cycle
Mode de raccordement:
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/CEI 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/CEI 60947-1
couple de serrage: 0,8…1,2 N.m se conformer à EN/CEI 60947-1
Forme de la tête de vis:
Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Matière des contacts: Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits: 10 A cartouche fusible type gG se conformer à EN/CEI 60947-5-1
[Ith] courant thermique conventionnel: 10 A se conformer à EN/CEI 60947-5-1
[Ui] tension d'isolement: 600 V (degré de pollution 3) se conformer à EN/CEI 60947-1
[Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à EN/CEI 60947-1
[Ie] courant assigné d'emploi:
6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
3 A à 240 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
Durée de vie électrique:
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
Fiabilité électrique:
Λ < 10exp(-6) à 5 V, 1 mA se conformer à EN/CEI 60947-5-4
Λ < 10exp(-8) à 17 V, 5 mA se conformer à EN/CEI 60947-5-4
Environnement:
Traitement de protection: TH
Température ambiante de stockage: -40…70 °C
Température de l'air ambiant en fonctionnement: -40…70 °C
Catégorie de surtension: Classe II se conformer à CEI 60536
Degré de protection IP:
IP66 se conformer à CEI 60529
IP67
IP69
IP69K
Tenue à l'environnement NEMA:
NEMA 13
NEMA 4X
Tenue aux chocs IK: IK05 se conformer à EN 50102
Normes:
EN/CEI 60947-5-4
CSA C22.2 No 14
JIS C8201-5-1
EN/CEI 60947-5-1
EN/CEI 60947-5-5
EN/CEI 60947-1
UL 508
JIS C8201-1
Tenue aux vibrations:
5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques:
30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
