Commutateurs à cames - fixation centrale Ø22 sur porte - 10 A (mini-commutateurs) et 16 A
- Permettent de sélectionner et de changer l'état des circuits dans lesquels ils sont intégrés
- Permettent de visualiser l'état de l'équipement en fonction de la position de la manette
- Montage sur portes d'enveloppes par fixation centrale Ø16 mm et Ø22 mm pour les mini-commutateurs et Ø22 mm pour les 16 A
- Contacts à ouverture positive et double coupure des pôles
- Présentation : plastron alu avec marquage et manette gris / noir pour les appareils à manette, têtes de commande à manette et à clé (clé n° 455) sans plastron et sans étiquette
- Encombrement réduit des 10 A pour gain de place dans les installations
- Conformes aux normes IEC EN 60947-3
- Agréés UL - CSA ( USA - Canada)
- IP 40 à l'avant de l'enveloppe. IP 65 pour les mini-commutateurs
- IP 2X à l'arrière de l'enveloppe

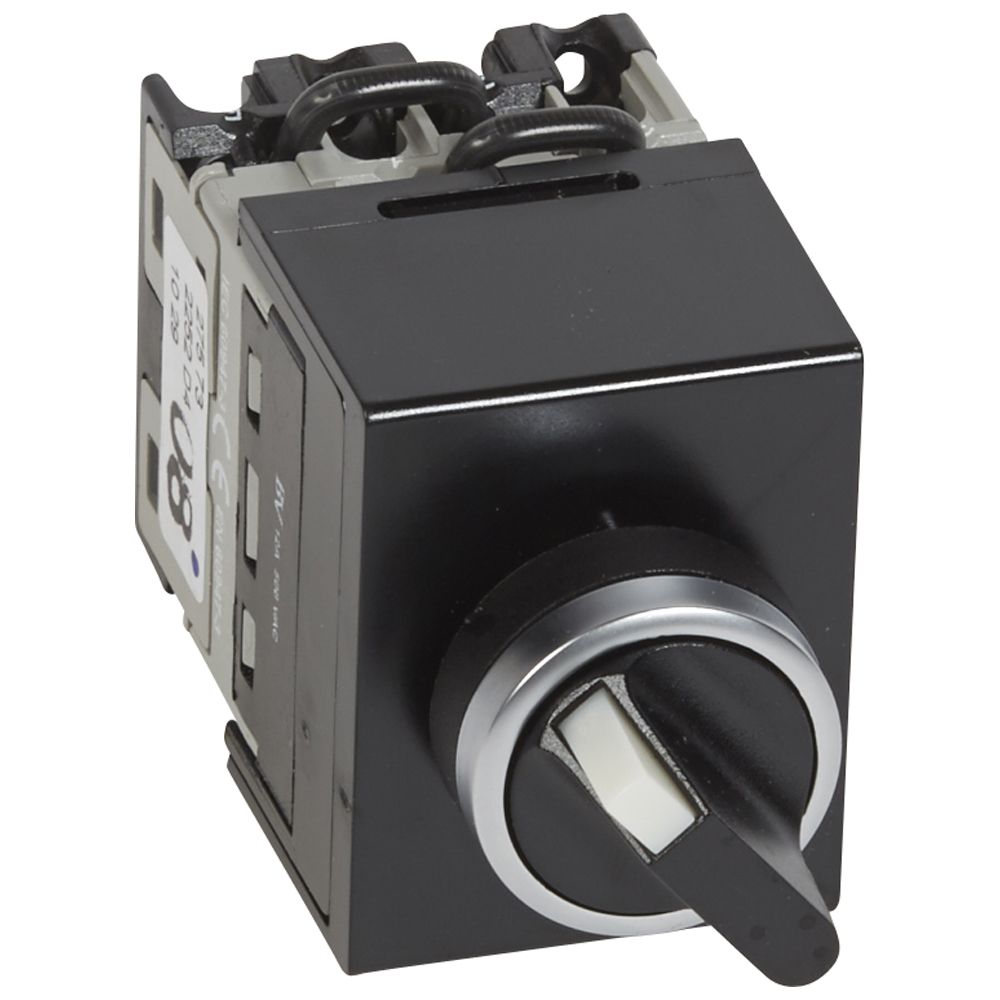

Inverseurs sans position arrêtTêtes de commande à manette Ø22
- Nombre de pôles : 2
- Gamme : PR 12
- Valeur maxi en AC 21 : 16 A
- Nombre contacts : 4
Caractéristiques
Caractéristiques
Hauteur boite (mm)89
Largeur boite (mm)58
Profondeur boite (mm)101
Poids boite (g)140
Volume boite (dm3)1
Ean boite3245060275730
Hauteur carton (mm)114
Largeur carton (mm)300
Profondeur carton (mm)398
Poids carton (g)3155
Volume carton (dm3)14
Ean carton3414971813762
Type d'interrupteurcommutateur de réglage
Emballage1 unité
Volume0.52 dm3
Poids140.00 g
Nombre de pôles2
Tension de fonctionnement nominale max. ue en ca (v)690
Finition de l'élément d'actionnementmanette
Type de construction de l'appareilappareil encastré
