Gamme: Equipements complémentaires
Equipements complémentaires:

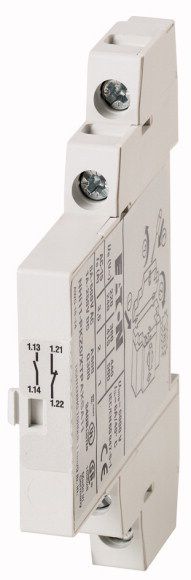

Contacts auxiliaires de position
Montage à droite possible sur le disjoncteur moteur
Nombre de contacts :
F = contact à fermeture: 1 F
O = contact à ouverture: 1 O
Raccordement: Bornes à vis
Utilisation pour: Contacts auxiliaires de position PKZ0(4)
Utilisation avec:
PKZM01
PKZM0
PKZM4
PKZM0-T
PKM0
PKE
Remarques:
Peut être installé à droite de :
Disjoncteurs moteurs
Disjoncteurs transformateurs
Disjoncteur moteur pour des combinaisons de démarreur
Ne peut pas être utilisé pour des combinaisons de démarreur de type MSC-R...
peut être combiné à AGM, NHI-E ...
CARACTÉRISTIQUES TECHNIQUES :
Contacts auxiliaires:
Tension assignée de tenue aux chocs [Uimp]: 6000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'emploi [Ue] [Ue]: 500 V AC
Tension assignée d'emploi [Ue] [Ue ]: 250 V DC
Séparation sûre selon EN 61140 entre contacts auxiliaires et circuits principaux: 690 V AC
Courant assigné d’emploi [Ie ] AC-15 220 - 240 V [Ie]: 3.5 A
Courant assigné d’emploi [Ie ] AC-15 380 - 415 V [Ie]: 2 A
Courant assigné d’emploi [Ie ] AC-15 440 V 500 V [Ie ]: 1 A
Courant assigné d’emploi [Ie ] DC-11 L/R ≦ 40 ms 24 V [Ie]: 2 A
Courant assigné d’emploi [Ie ] DC-11 L/R ≦ 40 ms 60 V [Ie ]: 1 A
Courant assigné d’emploi [Ie ] DC-11 L/R ≦ 40 ms 110 V [Ie ]: 0.5 A
Courant assigné d’emploi [Ie ] DC-11 L/R ≦ 40 ms 220 V [Ie ]: 0.25 A
Longévité mécanique
Longévité mécanique [manœuvres]: > 0.05 x 106
Longévité mécanique
Longévité électrique [manœuvres]: > 0.05 x 106
Fiabilité des contacts [Taux de défaillances]: < 10-8, < 1 défaut sur 100 millions de manœuvres (sous Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA) λ
Contacts liés positivement: oui
Tenue aux courts-circuits sans soudurePar disjoncteur: FAZ-B4/1-HI Réf.
Tenue aux courts-circuits sans soudure avec fusible: 10 A gG/gL
Sections raccordables
à âme massive ou souples, avec embout: 0,75 - 1,5 mm2
âme massive ou multibrins: 18 - 14 AWG
Caractéristiques électriques homologuées :
Pilot Duty Avec bobine AC: A600
Pilot Duty Avec bobine DC: Q300
General Use AC: 600 V
General Use AC: 5 A
General Use DC: 250 V
General Use DC: 1 A
VÉRIFICATION DE LA CONCEPTION SELON IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]: 3.5 A
Puissance dissipée par pôle, en fonction du courant [Pvid]: 0.04 W
Puissance dissipée du matériel, fonction du courant [Pvid]: 0 W
Puissance dissipée statique, dépendante du courant [Pvs]: 0 W
Pouvoir d'émission de puissance dissipée [Pve]: 0 W
Température d’emploi min.: -25 °C
Température d’emploi max.: +55 °C
