Description des fonctions

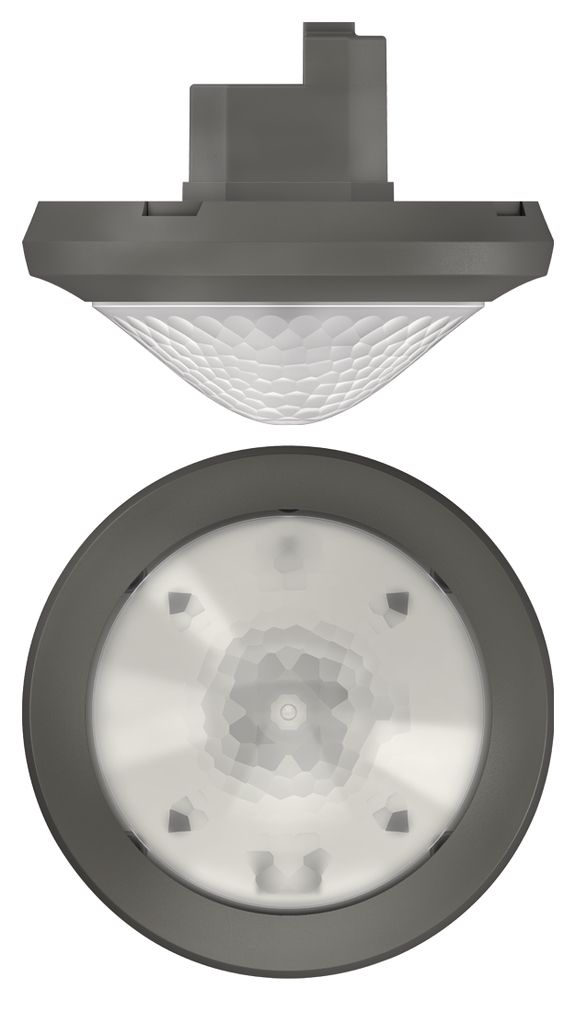

Détecteur de présence passif-infrarouge pour montage au plafond
Zone de détection circulaire 360 °, jusqu‘à Ø 24 m (452 m2)
Commande automatique en fonction de la présence et de la luminosité des systèmes d‘éclairage et CVC
Mesure de lumière mixte, appropriée pour des lampes fluorescentes (FL/PL/ESL), à halogène, à incandescence et LED
Canal A pour l‘éclairage : relais, 230 V
Fonctionnement commutable en mode automatique ou semi-automatique
Valeur de commutation de la luminosité réglable, fonction d‘apprentissage
Réduction de la temporisation à l‘extinction en cas de présence non prolongée (présence transitoire)
Possibilité de raccordement d‘un bouton-poussoir ou d‘un commutateur pour commutation manuelle avec détection automatique du bouton-poussoir/commutateur
Fonction impulsions pour minuteries d‘éclairage d‘escalier
Canal H, présence : relais, libre de potentiel
par ex. pour la commande de systèmes CVC
Temporisation à l‘enclenchement et temporisation à l‘extinction réglables
Possibilité de limiter la zone de détection grâce aux segments
Mise en service immédiate grâce aux préréglages en usine
Mode test pour vérifier fonctionnement et zone de détection
Montage dans le plafond dans un boîtier encastré
Montage au plafond possible en saillie avec boîtier apparent
Télécommande utilisateur theSenda S, télécommande de gestion SendoPro (en option)
Caractéristiques techniques
Tension d'alimentation 110 – 230 V CA
Fréquence 50 – 60 Hz
Hauteur de montage 2 – 10 m
Hauteur minimale > 1,7 m
Type de montage Montage au plafond
Mesure de lumière Mesure de lumière mixte
Plage de réglage 30 – 3000 lx
Temporisation lumière 10 s - 60 min
Éclairage Lampes à incandescence/lampes à halogène, Lampes à fluorescence, Lampes fluocompactes, LEDs
Charge de lampes à incand./halogène 2300 W
Tubes fluorescents/compacts 1150 VA (cos ? = 0,5)
Lampe DEL < 2 W 60 W
Lampe DEL 2-8 W 180 W
Lampe DEL > 8 W 200 W
Temporisation d'enclenchement 0 s – 10 min
Temporisation présence 10 s - 120 min
Puissance de commutation présence 50 W/50 VA
Type de raccordement Bornes à vis
Section de câble maximale max. 2 x 2,5 mm²
Boîtier encastré Ø 55 mm (NIS, PMI)
Température ambiante -15 °C … +50 °C
Indice de protection IP 54 (lorsqu'il est installé)
