Description des fonctions

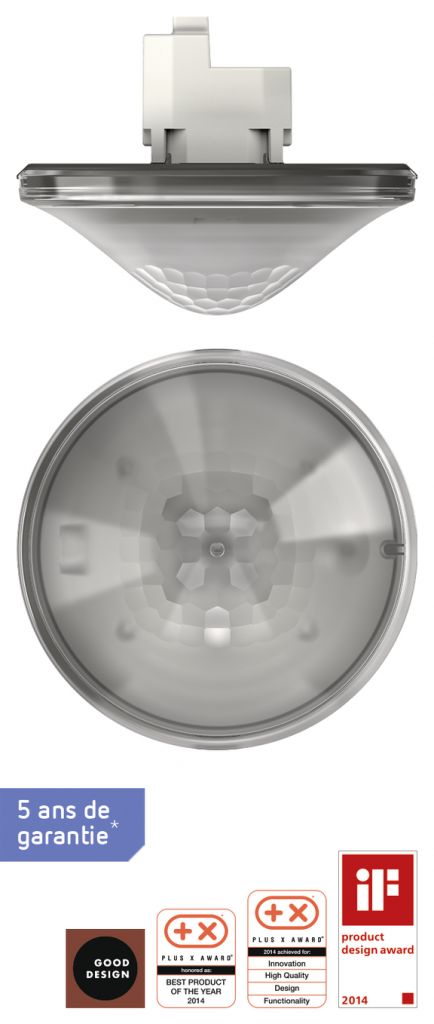

Détecteur de présence passif-infrarouge pour montage au plafond
Zone de détection carrée 360 ° (jusqu‘à 100 m2) pour une planification fiable et simple
Commande automatique en fonction de la présence et de la luminosité des systèmes d‘éclairage et CVC
Mesure de lumière mixte, appropriée pour des lampes fluorescentes (FL/PL/ESL), à halogène, à incandescence et LED
Mesure de luminosité commutable sur mesure spot ou mesure large
Canal A pour l‘éclairage : relais, 230 V
Fonctionnement commutable en mode automatique ou semi-automatique
Valeur de commutation de la luminosité réglable, fonction d‘apprentissage
Temporisation à l‘extinction automatique
Réduction de la temporisation à l‘extinction en cas de présence non prolongée (présence transitoire)
Possibilité de raccordement d‘un bouton-poussoir ou d‘un commutateur pour commutation manuelle avec détection automatique du bouton-poussoir/commutateur
Fonction impulsions pour minuteries d‘éclairage d‘escalier
Canal H, présence : relais, libre de potentiel
par ex. pour la commande de systèmes CVC
Temporisation à l‘enclenchement et temporisation à l‘extinction réglables
Surveillance de local avec détection de mouvement sélective
Mise en service immédiate grâce aux préréglages en usine
Réglage avec une extrême facilité du mode d‘économie d‘énergie avec la nouvelle fonction « éco plus »
Mode test pour vérifier fonctionnement et zone de détection
Montage en parallèle maître-esclave ou maître/maître : 10 détecteurs max. peuvent être raccordés les uns aux autres pour étendre la zone de détection
Montage dans le plafond dans un boîtier encastré
Montage au plafond possible en saillie avec boîtier apparent
Télécommande utilisateur theSenda S, télécommande de gestion SendoPro (en option)
* Selon les termes et conditions de la garantie, voir www.theben.fr/garantie
Caractéristiques techniques
Tension d'alimentation 230 V CA ± 10 %
Fréquence 50 Hz
Hauteur de montage 2 – 10 m
Hauteur minimale > 1,7 m
Type de montage Montage au plafond
Consommation propre ~0,5 W
Mesure de lumière Mesure de lumière mixte
Plage de réglage 5 – 3000 lx
Temporisation lumière 10 s – 60 min
Type de contact de lumière Relais 230 V/10 A µ-contact
Éclairage Lampes à incandescence/lampes à halogène, Lampes à fluorescence, Lampes fluocompactes, LEDs
Charge de lampes à incand./halogène 2300 W
Tubes fluorescents/compacts 1150 VA (cos ? = 0,5)
Courant de commutation max. 400 A / 200 µs
Tubes fluorescents (Nombre de RPE) 16 x 54/58 W, 24 x 35/36 W, 8 x 2 x 54/58 W, 12 x 2 x 35/36 W
Lampe DEL < 2 W 25 W
Lampe DEL 2-8 W 70 W
Lampe DEL > 8 W 80 W
Temporisation d'enclenchement 0 s – 10 min / Surveillance de local
Temporisation présence 10 s – 120 min
Type de contact de présence Relais libre de potentiel
Puissance de commutation présence 50 W / 50 VA (max. 2 A), min. 0,5 mV / 10mA
Type de raccordement Bornes à vis
Section de câble maximale max. 2 x 2,5 mm²
Boîtier encastré Ø 55 mm (NIS, PMI)
Température ambiante +0 °C … +50 °C
Indice de protection IP 40 (lorsqu'il est installé)
