SPÉCIFICATIONS GÉNÉRALES

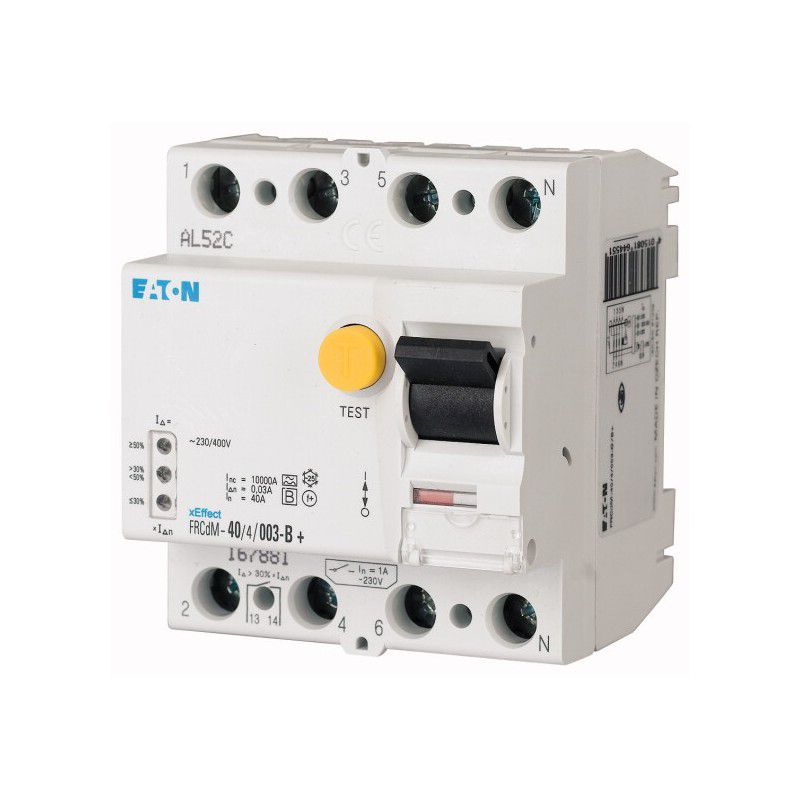

NOM DU PRODUIT: Eaton Moeller série xEffect - FRCdM Type B, B+, Bfq RCCB
NUMÉRO DE CATALOGUE: 167894
EAN: 4015081644704
LONGUEUR/PROFONDEUR DU PRODUIT: 80 mm
HAUTEUR DU PRODUIT: 71 mm
LARGEUR DU PRODUIT: 70 mm
POIDS DU PRODUIT: .32 kg
CONFORMITÉS: Conforme RoHS
CERTIFICATIONS:
CEI / EN 61008
CEI / EN 62423
EN45545-2
CEI 61373
MODEL CODE: FRCDM-63/4/003-G/B
APPLICATION:
Appareillage pour applications industrielles et commerciales avancées
xEffect - Appareillage pour applications industrielles et commerciales avancées
NOMBRE DE PÔLES: Tétrapolaire
TEMPS DE DÉCLENCHEMENT:
Temporisé court
10 ms temporisé
INTENSITÉ NOMINALE: 63 A
RÉSISTANCE NOMINALE AUX COURTS-CIRCUITS: 10 kA
COURANT NOMINAL DE DÉFAUT: 30 mA
TYPE DE SENSIBILITÉ: Tout courant sensible
COURANT DE TENUE AUX IMPULSIONS: 3 kA (8/20 ?s) antisurtension
TYPE:
FRCdM
Disjoncteurs différentiels, numériques
Type G/B (ÖVE E 8601)
VOLTAGE RATING (IEC/EN 60947-2): 240 V CA / 415 V CA
TENSION NOMINALE - MIN: 50 VCA
TENSION NOMINALE - MAX: 456 VCA
TENSION NOMINALE DE FONCTIONNEMENT (UE) - MAX: 415V
TENSION D'ISOLATION NOMINALE (UI): 440V
TENSION NOMINALE DE TENUE AUX CHOCS (UIMP): 4kV
COURANT DE DÉFAUT NOMINAL - MIN: .03 A
COURANT DE DÉFAUT NOMINAL - MAX: .03 A
INDICE DE FRÉQUENCE: 50Hz
INDICE DE COURT-CIRCUIT: 63 A (fusible de secours max. admissible)
TYPE DE COURANT DE FUITE: B
POUVOIR RÉSIDUEL NOMINAL DE FERMETURE ET DE COUPURE: 630 A
FUSIBLE DE SECOURS ADMISSIBLE: 63 A gG/gL
SURCHARGE ADMISSIBLE DU FUSIBLE DE SECOURS - MAX: 63 A gG/gL
COURANT ASSIGNÉ DE COURTE DURÉE ADMISSIBLE (ICW): 10 kA
CAPACITÉ DE COURANT DE SURTENSION: 3 kA
TEST CIRCUIT RANGE: 196 V CA - 264 V CA
POLLUTION DEGREE: 2
DURÉE DE VIE, ÉLECTRIQUE: 4000 opérations
POUVOIR DE COUPURE NOMINAL (CHARGE RÉSISTIVE) DU CONTACT AUXILIAIRE À 30 V DC: 2 A
POUVOIR DE COUPURE NOMINAL (CHARGE RÉSISTIVE) DU CONTACT AUXILIAIRE À 240 V AC: .25 A
SERVICE DE COMMUTATION AVEC CHARGE RÉSISTIVE DU CONTACT AUXILIAIRE - MAX: 60W.
TENSION DE COMMUTATION À AC DU CONTACT AUXILIAIRE - MAX: 240V
TENSION DE COMMUTATION À DC DU CONTACT AUXILIAIRE - MAX: 220V
COURANT DE COMMUTATION DU CONTACT AUXILIAIRE - MAX: 2 A
POUVOIR DE COUPURE DU CONTACT AUXILIAIRE - MIN: 10 ?A, 10 mV CC
CAPACITÉ DES BORNES DU CONTACT AUXILIAIRE: 0,25 mm² - 1,5 mm²
CADRE: 45 mm
LARGEUR EN NOMBRE D'ESPACEMENTS MODULAIRES: 4
LARGEUR D'ENCASTREMENT (NOMBRE D'UNITÉS): 70 mm (4 SU)
PROFONDEUR INTÉGRÉE: 70.5 mm
MÉTHODE DE MONTAGE: Rail DIN Fixationrapide avec 2 positions de verrouillage pour rail DIN IEC/EN 60715:
POSITION DE MONTAGE: Comme demandé
DEGRÉ DE PROTECTION:
IP20, IP40 avec boîtier adapté
IP20
STATUS INDICATION: Blanc bleu
BORNES (HAUT ET BAS): Terminaux à double usage
CAPACITÉ DES BORNES (FIL SOLIDE): 1,5 mm² - 35 mm²
CONNECTABLE CONDUCTOR CROSS SECTION (SOLID-CORE) - MIN: 1.5 mm²
SECTION DE CONDUCTEUR CONNECTABLE (À ÂME PLEINE) - MAX: 35 mm²
CAPACITÉ TERMINALE (CÂBLE TORONNÉ): 16 mm² (2x)
CONNECTABLE CONDUCTOR CROSS SECTION (MULTI-WIRED) - MIN: 1.5 mm²
SECTION DE CONDUCTEUR RACCORDABLE (MULTIFILAIRE) - MAX: 16 mm²
CAPACITÉ TERMINALE (CÂBLE): M5 (avec vis cruciforme selon EN ISO 4757-Z2, PZ2):
TERMINAL PROTECTION: Sans danger pour les doigts et la main, DGUV VS3, EN 50274
COUPLE DE SERRAGE: 2 Nm - 2,4 Nm
COULEUR DE L'INDICATEUR DE POSITION DES CONTACTS: Rouge, Vert
ÉPAISSEUR DU MATÉRIAU DU JEU DE BARRES: 0,8 mm - 2 mm
DURÉE DE VIE, MÉCANIQUE: 20000 opérations
TEMPÉRATURE DE STOCKAGE ET DE TRANSPORT AUTORISÉE - MIN: -35 °C
TEMPÉRATURE DE STOCKAGE ET DE TRANSPORT AUTORISÉE - MAX: 60 °C
ÉPREUVE CLIMATIQUE: 25-55 °C / 90-95 % d'humidité relative selon CEI 60068-2
COURANT ASSIGNÉ D'EMPLOI POUR LA DISSIPATION THERMIQUE SPÉCIFIÉE (IN): 63 A
DISSIPATION THERMIQUE PAR PÔLE, EN FONCTION DU COURANT: 0W.
DISSIPATION THERMIQUE DE L'ÉQUIPEMENT, EN FONCTION DU COURANT: 10 watts
DISSIPATION THERMIQUE STATIQUE, INDÉPENDANTE DU COURANT: 0W.
CAPACITÉ DE DISSIPATION THERMIQUE: 10 watts
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MIN: -25 °C
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MAX: 60 °C
