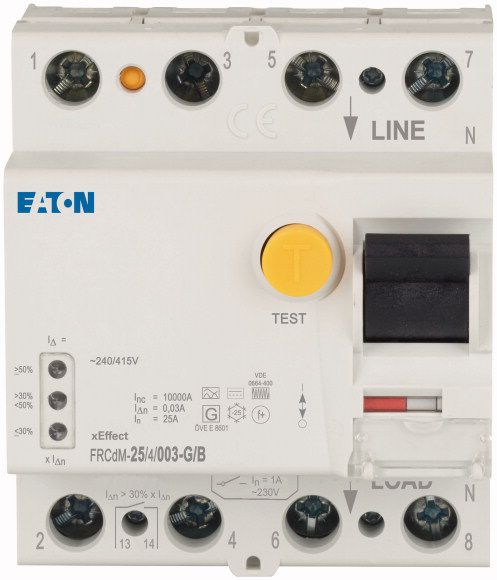

Fonction basique: Disjoncteurs différentiels , numériques
Nombre de pôles: 4 pôles
Application: Appareillage de commutation pour applications industrielles et commerciales avancées
Courant nominal [I n ]: 25 A
Résistance assignée aux courts-circuits [I cn ]: 10 kA
Courant de défaut nominal [I ΔN ]: 0,03A
Type: Type G/B (ÖVE E 8601)
Déclenchement: Courte temporisation s…
Gamme de produits FRCdM
Sensibilité: Tout courant sensible
Courant de tenue aux impulsions: Résistant aux surtensions, 3 kA
DONNÉES TECHNIQUES :
Électrique :
Les types sont conformes à:
CEI/EN 61008
CEI/EN 62423
ÖVE E 8601
Normes: CEI/EN 61008
EN 45545-2 ; CEI 61373
Marques de test actuelles: Selon l'inscription
Déclenchement: 10 ms retardé s…
Tension nominale selon CEI/EN 60947-2 [U n ]: 240/415 V CA
Fréquence nominale [f]: 50Hz
Valeurs limites de la tension de fonctionnement électronique: 50 - 456 V CA
Valeurs limites de la tension de fonctionnement Circuit d'essai: 196 - 264 V CA
Courant de défaut nominal [I Δn ]: 30 mA
Sensibilité: Tout courant sensible
Tension assignée d'isolement [U i ]: 440V
Tension assignée de tenue aux chocs [U imp ]: 4kV
Résistance assignée aux courts-circuits [I cn ]: 10 kA
Courant de tenue aux impulsions: 3 kA (8/20 μs) antisurtension
Max. fusible de secours admissible Court-circuit [gG/gL]: 63 A
Max. fusible de secours admissible Surcharge [gG/gL]: 25 A
Pouvoir nominal de fermeture et de coupure / Pouvoir nominal résiduel de fermeture et de coupure [I m / I Δm ]: 500 A
durée de vie Électrique [Opérations]: ≧ 4000
durée de vie Mécanique [Opérations]: ≧ 20000
Contact auxiliaire sec :
Capacité de commutation nominale: 30 VDC (charge résistive): 2 A
Capacité de commutation nominale 240 VCA (charge résistive): 0,25 A
Max. service de commutation (charge résistive): 60W
Max. tension de commutation CA: 240V
Max. tension de commutation CC: 220V
Courant de commutation maximal: 2 A
Min. capacité de commutation (valeur de référence): 10 μA, 10 mV CC
durée de vie Electrique (à 20 commutations par minute) 2 A 30 VDC charge résistive: >10 5 Opérations
durée de vie Électrique (à 20 commutations par minute) 1 A 30 VDC charge résistive: >5 x 10 5 Opérations
Capacité terminale: 0,25 - 1,5 mm²
