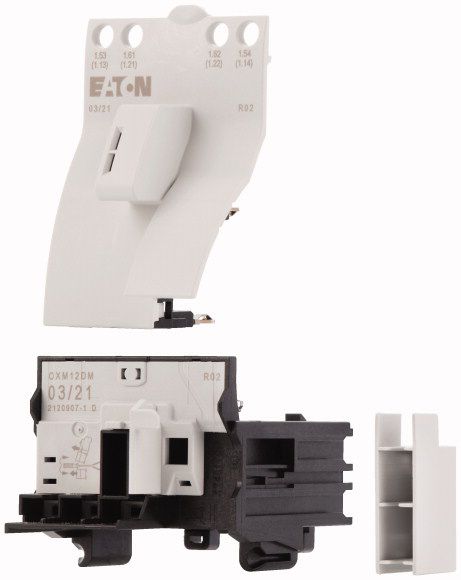

Jeu de câblage, Pour démarreur DOL, DILM7-M15 (283149)

Gamme de produits: Accessoires

Accessoires:

Kit de câblage
Pour DOL Démarreur

A utiliser avec :

PKZM0, PKE + DILM7
PKZM0, PKE + DILM9
PKZM0, PKE + DILM12
PKZM0, PKE + DILM15
DS7-34…SX004…
DS7-34…SX007…
DS7-34…SX009…
DS7-34…SX012…

Matériel fourni :

Élément de connexion mécanique pour PKZM0 et contacteur + câblage de courant principal entre PKZM0 et contacteur avec connexion sans outil + cheminement des câbles
Instructions
Utilisation comme contact auxiliaire DILA‐XHIT...
Non combinable avec NHI‐E…PKZ0‐C.
Ue ≦ 415 V

Tension assignée d'emploi [U e ]: 415 V CA
Courant assigné d'emploi [I e ]: 15 A

VÉRIFICATION DE LA CONCEPTION SELON CEI/EN 61439:

Données techniques pour la vérification de la conception:

Courant assigné d'emploi pour la dissipation thermique spécifiée [I n ]: 15,5 A
Dissipation thermique par pôle, en fonction du courant [P vid ]: 0,5 W
Dissipation thermique de l'équipement, en fonction du courant [P vid ]: 1,5 W
Dissipation thermique statique, indépendante du courant [P vs ]: 0W
Capacité de dissipation thermique [P diss ]: 0W
Température ambiante de fonctionnement min.: -25 °C
Température ambiante de fonctionnement max. : +55 °C
