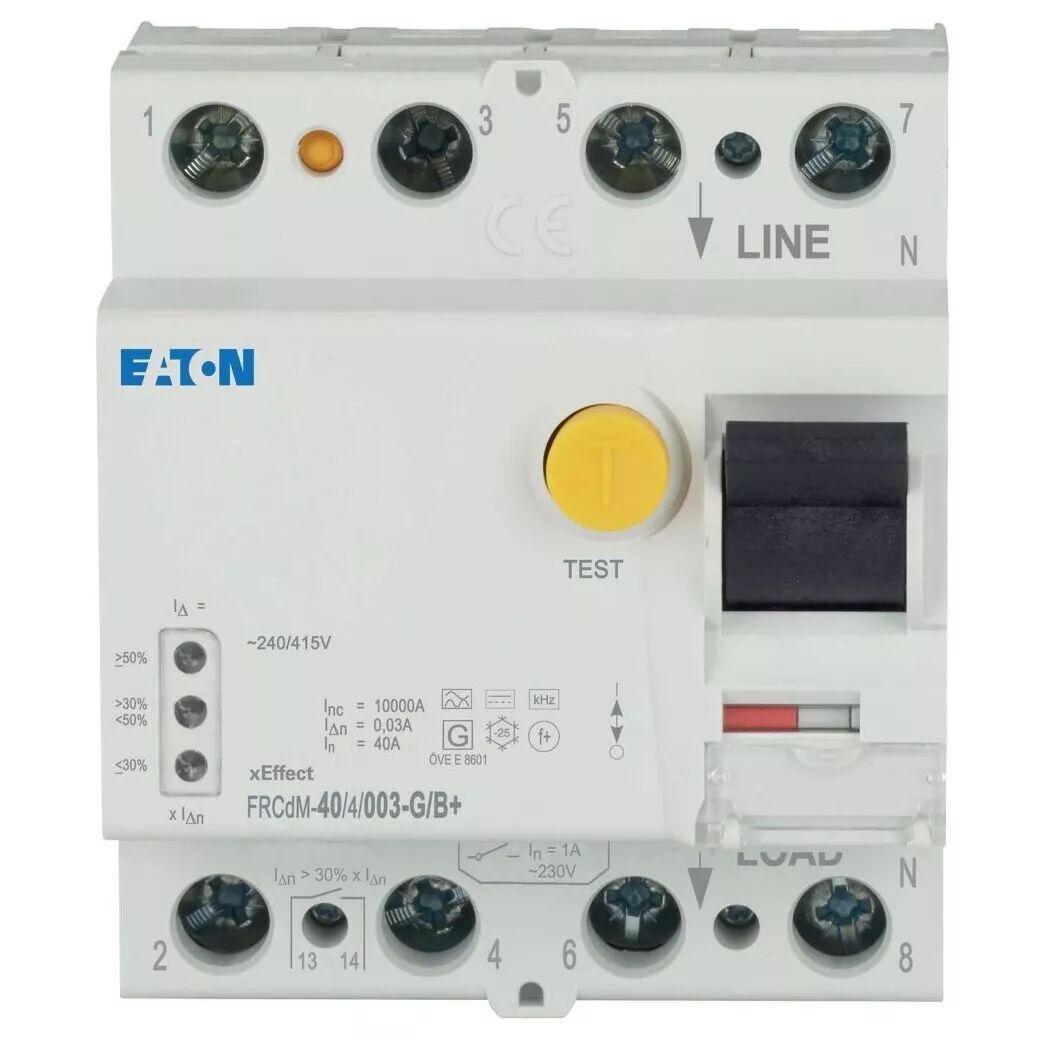

NOM DU PRODUIT: Eaton Moeller série xEffect - FRCdM Type B, B+, Bfq RCCB
NUMÉRO DE CATALOGUE: 167881
EAN: 4015081644551
LONGUEUR/PROFONDEUR DU PRODUIT: 80 mm
HAUTEUR DU PRODUIT: 71 mm
LARGEUR DU PRODUIT: 70 mm
POIDS DU PRODUIT .32 kg
CONFORMITÉS: Conforme RoHS
CERTIFICATIONS:
ÖVE E 8601
VDE 0664-400
EN45545-2
CEI 61373
CEI / EN 61008
CEI / EN 62423
MODEL CODE: FRCDM-40/4/003-G/B+
APPLICATION :
Appareillage pour applications industrielles et commerciales avancées
xEffect - Appareillage pour applications industrielles et commerciales avancées
NOMBRE DE PÔLES: Tétrapolaire
TEMPS DE DÉCLENCHEMENT: Temporisé court10 ms temporisé
INTENSITÉ NOMINALE: 40 A
RÉSISTANCE NOMINALE AUX COURTS-CIRCUITS: 10 kA
COURANT NOMINAL DE DÉFAUT 30 mA
TYPE DE SENSIBILITÉ: Tout courant sensible
COURANT DE TENUE AUX IMPULSIONS: 3 kA (8/20 μs) anti surtension
TYPE:
FRCdM
Disjoncteurs différentiels, numériques
Type G/B+ (ÖVE E 8601
DONNÉES TECHNIQUES - ÉLECTRIQUES :
VOLTAGE RATING (IEC/EN 60947-2): 240 V CA / 415 V CA
TENSION NOMINALE - MIN: 50 VCA
TENSION NOMINALE - MAX: 456 VCA
TENSION NOMINALE DE FONCTIONNEMENT (UE) - MAX: 415V
TENSION D'ISOLATION NOMINALE (UI): 440V
TENSION NOMINALE DE TENUE AUX CHOCS (UIMP): 4kV
COURANT DE DÉFAUT NOMINAL - MIN: .03 A
COURANT DE DÉFAUT NOMINAL - MAX: .03 A
INDICE DE FRÉQUENCE: 50Hz
INDICE DE COURT-CIRCUIT: 63 A (fusible de secours max. admissible)
TYPE DE COURANT DE FUITE: B+
POUVOIR RÉSIDUEL NOMINAL DE FERMETURE ET DE COUPURE: 500 A
FUSIBLE DE SECOURS ADMISSIBLE: 63 A gG/gL
SURCHARGE ADMISSIBLE DU FUSIBLE DE SECOURS - MAX: 40 A gG/gL
COURANT ASSIGNÉ DE COURTE DURÉE ADMISSIBLE (ICW): 10 kA
CAPACITÉ DE COURANT DE SURTENSION: 3 kA
TEST CIRCUIT RANGE: 196 V CA - 264 V CA
POLLUTION DEGREE: 2
DURÉE DE VIE, ÉLECTRIQUE: 4000 opérations
DONNÉES TECHNIQUES - MÉCANIQUES :
CADRE: 45 mm
LARGEUR EN NOMBRE D'ESPACEMENTS MODULAIRES: 4
LARGEUR D'ENCASTREMENT (NOMBRE D'UNITÉS): 70 mm (4 SU)
PROFONDEUR INTÉGRÉE: 70.5 mm
MÉTHODE DE MONTAGE:
Fixation rapide avec 2 positions de verrouillage pour rail DIN IEC/EN 60715
Rail DIN
POSITION DE MONTAGE: Comme demandé
DEGRÉ DE PROTECTION:
IP20, IP40 avec boîtier adapté
IP20
STATUS INDICATION: Blanc bleu
BORNES (HAUT ET BAS): Terminaux à double usage
CAPACITÉ DES BORNES (FIL SOLIDE): 1,5 mm² - 35 mm²
CONNECTABLE CONDUCTOR CROSS SECTION (SOLID-CORE) - MIN: 1.5 mm²
SECTION DE CONDUCTEUR CONNECTABLE (À ÂME PLEINE) - MAX: 35 mm²
CAPACITÉ TERMINALE (CÂBLE TORONNÉ): 16 mm² (2x)
CONNECTABLE CONDUCTOR CROSS SECTION (MULTI-WIRED) - MIN: 1.5 mm²
SECTION DE CONDUCTEUR RACCORDABLE (MULTIFILAIRE) - MAX: 16 mm²
CAPACITÉ TERMINALE (CÂBLE): M5 (avec vis cruciforme selon EN ISO 4757-Z2, PZ2)
TERMINAL PROTECTION: Sans danger pour les doigts et la main, DGUV VS3, EN 50274
COUPLE DE SERRAGE: 2 Nm - 2,4 Nm
COULEUR DE L'INDICATEUR DE POSITION DES CONTACTS: Rouge, Vert
ÉPAISSEUR DU MATÉRIAU DU JEU DE BARRES: 0,8 mm - 2 mm
DURÉE DE VIE, MÉCANIQUE: 20000 opérations
TEMPÉRATURE DE STOCKAGE ET DE TRANSPORT AUTORISÉE - MIN: -35 °C
TEMPÉRATURE DE STOCKAGE ET DE TRANSPORT AUTORISÉE - MAX: 60 °C
ÉPREUVE CLIMATIQUE: 25-55 °C / 90-95 % d'humidité relative selon CEI 60068-2
