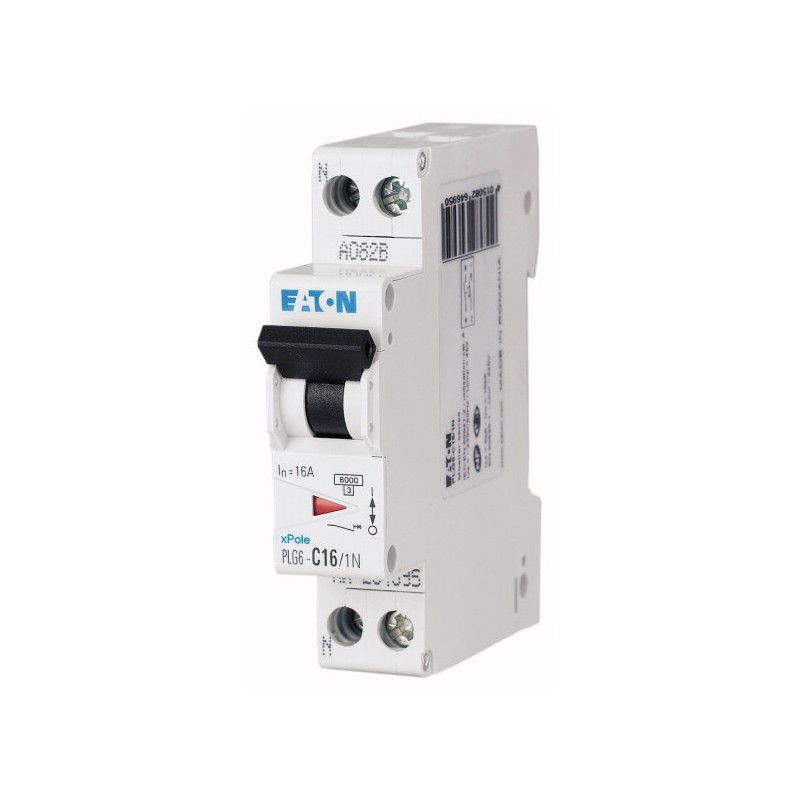

Disjoncteur phase + neutre PLG6, 16A (264695)

SPÉCIFICATIONS GÉNÉRALES :

NOM DU PRODUIT: Eaton Moeller série xPole - PLG4/6 MCB
NUMÉRO DE CATALOGUE: 264695
EAN: 4015082646950
LONGUEUR/PROFONDEUR DU PRODUIT: 86 mm
HAUTEUR DU PRODUIT: 73 mm
LARGEUR DU PRODUIT: 17.5 mm
POIDS DU PRODUIT:  .13 kg
CONFORMITÉS:Conforme RoHS
MODEL CODE: PLG6-C16/1N

APPLICATION:

Appareillage pour applications résidentielles et commerciales
xPole - Appareillage pour applications résidentielles et commerciales

NOMBRE DE PÔLES: Single-pole + N
NOMBRE DE PÔLES (TOTAL): 2
NOMBRE DE PÔLES (PROTÉGÉS): 1
CARACTÉRISTIQUE DE DÉCLENCHEMENT: C
CARACTÉRISTIQUE DE LIBÉRATION: C
INTENSITÉ NOMINALE: 16 A

TYPE:

Disjoncteur miniature
PLG6

TYPE DE TENSION: CA
TENSION NOMINALE DE FONCTIONNEMENT (UE) - MAX: 230V
TENSION D'ISOLATION NOMINALE (UI): 440V
TENSION NOMINALE DE TENUE AUX CHOCS (UIMP): 4kV
FRÉQUENCE NOMINALE - MIN: 50Hz
FRÉQUENCE NOMINALE - MAX: 60Hz
POUVOIR DE COUPURE NOMINAL (CEI/EN 60898-1): 6kA
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (EN 60898) À 230 V: 6kA
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (EN 60898) À 400 V: 6kA
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (CEI 60947-2) À 230 V: 10 kA
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (CEI 60947-2) À 400 V: 10 kA
CATÉGORIE DE SURTENSION: III
POLLUTION DEGREE: 2

LARGEUR EN NOMBRE D'ESPACEMENTS MODULAIRES: 1
PROFONDEUR INTÉGRÉE: 70.5 mm
DEGRÉ DE PROTECTION: IP20
CONNECTABLE CONDUCTOR CROSS SECTION (SOLID-CORE) - MIN: 1 mm²
SECTION DE CONDUCTEUR CONNECTABLE (À ÂME PLEINE) - MAX: 25 mm²
CONNECTABLE CONDUCTOR CROSS SECTION (MULTI-WIRED) - MIN: 1 mm²
SECTION DE CONDUCTEUR RACCORDABLE (MULTIFILAIRE) - MAX: 25 mm²

COURANT ASSIGNÉ D'EMPLOI POUR LA DISSIPATION THERMIQUE SPÉCIFIÉE (IN): 16 A
DISSIPATION THERMIQUE PAR PÔLE, EN FONCTION DU COURANT: 0W.
DISSIPATION THERMIQUE DE L'ÉQUIPEMENT, EN FONCTION DU COURANT: 2,8 watts
DISSIPATION THERMIQUE STATIQUE, INDÉPENDANTE DU COURANT: 0W.
CAPACITÉ DE DISSIPATION THERMIQUE: 0W.
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MIN: -25 °C
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MAX: 75 °C
