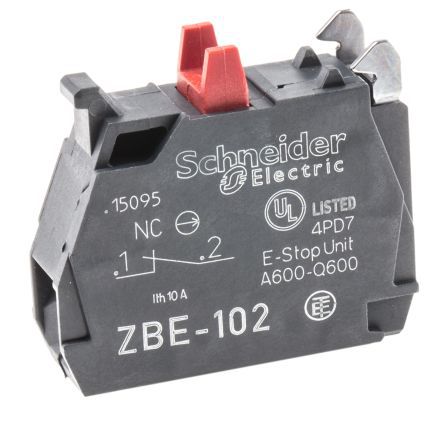

ZBE102
Harmony - bloc contact O pour XB4 ou XB5 - raccordement vis étrier
Principales |
||
gamme de produits |
Harmony XB5 |
|
fonction produit |
Bloc de contacts |
|
nom abrégé de l'appareil |
ZBE |
|
vente par quantité indivisible |
5 |
|
degré de protection IP |
IP20 IEC 60529 |
|
description des contacts |
1 "O" |
|
fonctionnement des contacts |
À action dépendante |
|
type du bloc de contact |
Unique |
|
utilisation des contacts |
Contacts standards |
|
mode de raccordement |
Borniers à vis-étrier <= 2 x 1,5mm² avec embout EN 60947-1 |
Complémentaires |
||
poids |
0.011 kg |
|
ouverture positive |
Avec EN/IEC 60947-5-1 appendix K |
|
course d'actionnement |
1.5 mm état électrique modifié par "O" |
|
force d'actionnement |
2 N état électrique modifié par "O" |
|
durée de vie mécanique |
10000000 cycle |
|
couple de serrage |
0.8…1.2 N.m EN 60947-1 |
|
matériau des contacts |
Alliage d'argent (Ag/Ni) |
|
protection contre les courts-circuits |
10 A cartouche fusible gG EN/IEC 60947-5-1 |
|
[Ith] courant thermique conventionnel |
10 A EN/IEC 60947-5-1 |
|
[Ui] tension assignée d'isolement |
600 V 3 EN 60947-1 |
|
[Uimp] tension assignée de tenue aux chocs |
6 kV EN 60947-1 |
|
fiabilité électrique IEC 60947-5-4 |
Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4 |
|
montage du bloc |
Montage avant |
|
conditions d’utilisation |
Montage sur collier de bouton-poussoir |
|
code de comptabilité |
ZBE |
Environnement |
||
traitement de protection |
TH |
|
température ambiante pour le stockage |
-40…70 °C |
|
température de fonctionnement |
-40…70 °C |
|
normes |
JIS C 4520 |
