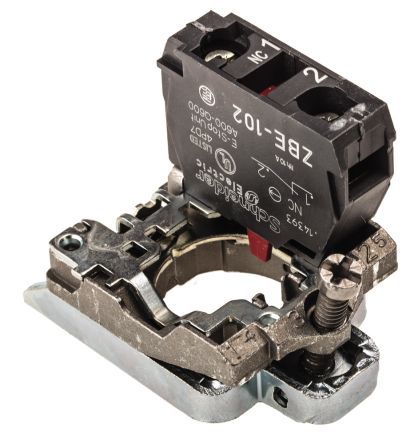

Harmony XB4 - embase avec 1O - raccordement vis étrier
Principales |
||
gamme de produits |
Harmony XB4 |
|
fonction produit |
Corps à contact complet |
|
nom abrégé de l'appareil |
ZB4 |
|
matière de l'embase de fixation |
Zamak |
|
vente par quantité indivisible |
1 |
|
description des contacts |
1 "O" |
|
fonctionnement des contacts |
À action dépendante |
|
type du bloc de contact |
Unique |
|
composition de l'appareil |
Corps |
|
mode de raccordement |
Borniers à vis-étrier : <= 2 x 1,5mm² avec embout se conformer à EN 60947-1 |
Complémentaires |
||
largeur hors tout CAO |
30 mm |
|
hauteur hors tout CAO |
47 mm |
|
profondeur hors tout CAO |
37 mm |
|
description des bornes ISO n°1 |
(11-12)NC |
|
poids |
0.053 kg |
|
utilisation des contacts |
Contacts standards |
|
ouverture positive |
Avec ouverture positive se conformer à EN/CEI 60947-5-1 appendix K |
|
course d'actionnement |
1.5 mm (état électrique modifié par "O") |
|
force d'actionnement |
2 N (état électrique modifié par "O") |
|
durée de vie mécanique |
5000000 cycle |
|
couple de serrage |
0.8…1.2 N.m se conformer à EN 60947-1 |
|
forme de la tête de vis |
Transversal tête compatible avec cruciforme Philips n° 1 tournevis |
|
matériau des contacts |
Alliage d'argent (Ag/Ni) |
|
protection contre les courts-circuits |
10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
Environnement |
||
traitement de protection |
TH |
|
température ambiante pour le stockage |
-40…70 °C |
|
température de fonctionnement |
-40…70 °C |
