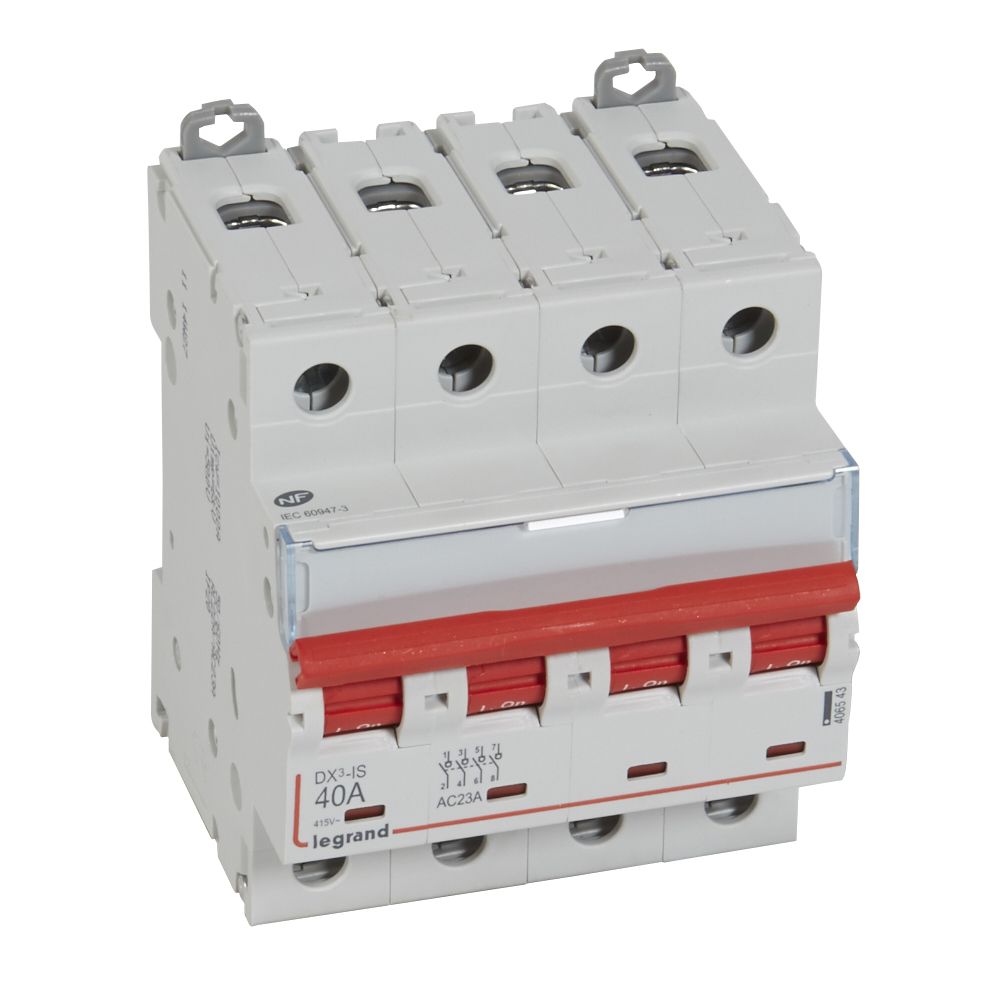

Interrupteurs-sectionneurs DX³-IS - sectionnement tête d'installation, 16 à 125 A
- Montage sur rail symétrique EN 60715
- Coupure pleinement apparente
Inter-sectionneurs à déclenchement
- Catégorie d'emploi AC 22 A et AC 23 A (AC 22 A pour 125 A) suivant EN 60947-3
- Manette rouge
- Déclenchement à distance avec auxiliaire de commande associé
- Acceptent les auxiliaires de commande et de signalisation
- Acceptent les commandes motorisées
- Indication visuelle de l'état réel des contacts :
- position ''fermé'' (voyant rouge)
- position ''ouvert'' (voyant vert)Tétrapolaires 400 V~
- Intensité nominale : 40 A
- Nombre de modules : 4
Caractéristiques
Caractéristiques
Hauteur boite (mm)89
Largeur boite (mm)78
Profondeur boite (mm)101
Poids boite (g)374
Volume boite (dm3)1
Ean boite3245064065436
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)4662
Volume carton (dm3)12
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)400
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Intensité de court-circuit nominale conditionnelle iq (ka)4500
Type de raccordement du circuit principalborne à vis
