Vistop™ 32 A - interrupteurs-sectionneurs
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge pleinement apparente
- L'ouverture (vert) et la fermeture (rouge) sont confirmées par des voyants mécaniques en face avant de l'appareil
- Double coupure des pôles par contacts autonettoyants à enclenchement et à déclenchement brusques
- Fixation à vis ou sur rail symétrique EN 60715
- 2 versions plastronnables :
- Commande latérale directe à droite, livrée avec joint assurant le maintien de l'IP 55 de l'enveloppe, visseries, gabarit de perçage autocollant, axe de prolongement 30 à 170 mm, pour réalisation d'une commande extérieure
- Commande frontale directe
- Possibilité de commande extérieure avec réf. 0 227 34

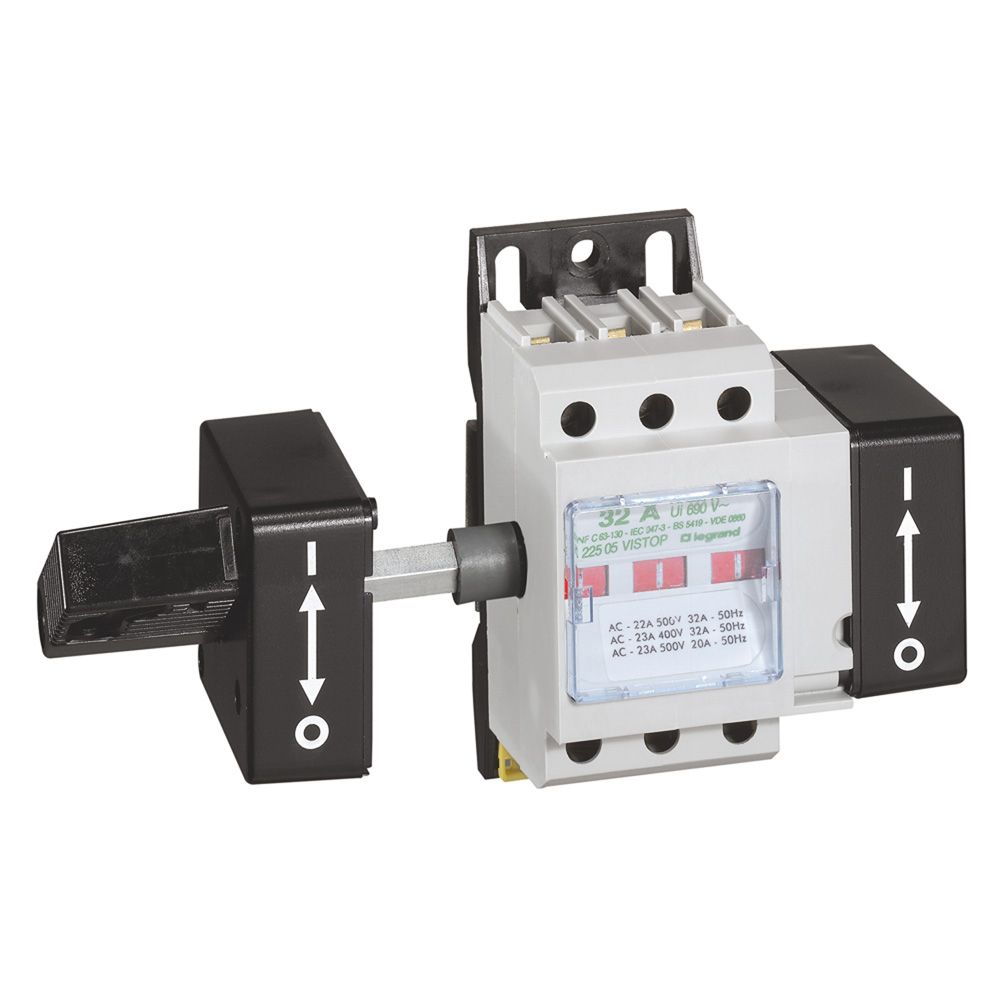

32 A - Commande latérale droite
- Raccordement par borne à cage 16 mm²Poignée noire
- Nombre de pôles : 3P
- Nombre de modules : 4 + 3,5
Caractéristiques
Caractéristiques
Hauteur boite (mm)77
Largeur boite (mm)72
Profondeur boite (mm)210
Poids boite (g)298
Volume boite (dm3)1
Ean boite3245060225056
Hauteur carton (mm)240
Largeur carton (mm)330
Profondeur carton (mm)445
Poids carton (g)6340
Volume carton (dm3)35
Ean carton3414970802088
Emballage1 unité
Volume1.16 dm3
Poids298.00 g
Nombre de pôles3
Tension de fonctionnement nominale max. ue en ca (v)500
Finition de l'élément d'actionnementmanette
Puissance de commutation à 400 v (kw)17
Courant permanent nominal, ca-21, 400 v (a)32
Puissance de fonctionnement nominale, ca-23, 400 v (kw)17
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Courant nominal de courte durée admissible icw (ka)0.5
Type de raccordement du circuit principalborne à vis
