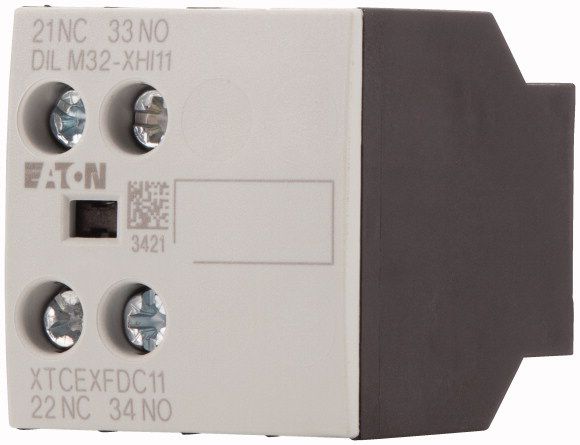

Equipements complémentaires: Modules de contacts auxiliaires
Description: avec éléments de contact mécaniquement liés
Fonctionnement: pour applications standards
Nombre de pôles: 2 pôles
Raccordement: Bornes à vis
Courant assigné d’emploi:
Courant thermique conventionnel 1 pôle nu à 60 °C [Ith]: 16 A
AC-15 220 V 230 V 240 V [Ie]: 4 A
AC-15 380 V 400 V 415 V [Ie]: 4 A
Nombre de contacts :
F = contact à fermeture: 1 F
O = contact à ouverture: 1 O
Mode de montage: Fixation par l'avant
Utilisation avec:
DILM(C)7-10...
DILM(C)9-10...
DILM(C)12-10...
DILM(C)15-10...
DILM(C)17-10...
DILM(C)25-10...
DILM(C)32-10...
DILM38-10...
DILMP20...
DILMP32-10...
DILMP45-10...
DILL…
DILMF8-10...
DILMF11-10...
DILMF14-10...
DILMF17-10...
DILMF25-10...
DILMF32-10...
Version: Contacts auxiliaires à montage frontal
Remarques:
Eléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILM 7 - DILM32
Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F
CARACTÉRISTIQUES TECHNIQUES :
Généralités:
Conformité aux normes: CEI/EN 60947, VDE 0660, UL, CSA
Résistance climatique:
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante Appareil nu: -25 - +60 °C
Température ambiante Appareil sous enveloppe: - 25 - 40 °C
Température ambiante Température ambiante de stockage: - 40 - 80 °C
Tenue aux chocs (IEC/EN 60068-2-27) Onde demi-sinusoïdale 10 ms Appareil de base + module Contact F: 7 g
Tenue aux chocs (IEC/EN 60068-2-27) Onde demi-sinusoïdale 10 ms Appareil de base + module Contact O: 5 g
Degré de protection: IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée
Poids: 0.038 kg
Sections raccordables Bornes à vis Conducteur à âme massive:
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordables Bornes à vis Conducteur souple avec embout:
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordables Bornes à vis âme massive ou multibrins: 18 – 14 AWG
Sections raccordables Bornes à vis Tournevis Pozidriv: 2 taille
Sections raccordables Bornes à vis Tournevis pour vis à fente:
0.8 x 5.5
1 x 6 mm
Sections raccordables Bornes à vis Couple de serrage max.: 1.2 Nm
Circuits électriques
Contacts liés positivement à l'intérieur d'un module de contacts auxiliaires (selon IEC 60947-5-1 appendice L): Oui
Contact O (pas de contact O retardé ) pouvant servir de contact miroir (selon IEC/EN 60947-4-1, annexe F): DILM7 - DILM38
Tension assignée de tenue aux chocs [Uimp]: 6000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'isolement [Ui]: 690 V AC
Tension assignée d'emploi [Ue]: 500 V AC
Séparation sûre selon EN 61140 entre la bobine et les contacts auxiliaires: 400 V AC
Séparation sûre selon EN 61140 entre contacts auxiliaires: 400 V AC
Courant assigné d'emploi Courant thermique conventionnel 1 pôle à 60 °C [Ith]: 16 A
Courant assigné d'emploi AC-15 220 V 230 V 240 V [Ie]: 4 A
Courant assigné d'emploi AC-15 380 V 400 V 415 V [Ie]: 4 A
Courant assigné d'emploi AC-15 500 V [Ie]: 1.5 A
Courant assigné d'emploi DC: Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d'emploi DC L/R ≦ 15 ms Pôles en série : 1 [24 V]: 10 A
Courant assigné d'emploi DC L/R ≦ 15 ms Pôles en série : 1 [60 V]: 6 A
Courant assigné d'emploi DC L/R ≦ 15 ms Pôles en série : 1 [110 V]: 3 A
Courant assigné d'emploi DC L/R ≦ 15 ms Pôles en série : 1 [220 V]: 1 A
Courant assigné d'emploi DC-13 (6xP) 24 V [Ie ]: 2.5 A
Courant assigné d'emploi DC-13 (6xP) 60 V [Ie ]: 1 A
Courant assigné d'emploi DC-13 (6xP) 110 V [Ie ]: 0.5 A
Courant assigné d'emploi DC-13 (6xP) 220 V [Ie ]: 0.25 A
Courant assigné d'emploi
Fiabilité des contacts [Taux de défaillances]: < 10-8, < 1 défaut sur 100 millions de manœuvres (sous Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA) λ
Tenue aux courts-circuits sans soudure Par fusible (calibre max.) 500 V: 10 A gG/gL
Pertes par effet Joule sous Ith avec bobine CA: 2.6 W
Pertes par effet Joule sous Ith avec bobine CC: 2.6 W
Pertes par effet Joule sous Ith: Pertes par effet Joule par circuit électrique auxiliaire sous Ie (AC-15/230 V): 0.16W
Caractéristiques électriques homologuées
Contacts auxiliaires Pilot Duty Avec bobine AC: A600
Contacts auxiliaires Pilot Duty Avec bobine DC: P300
Contacts auxiliaires General Use AC: 600 V
Contacts auxiliaires General UseAC: 10 A
Contacts auxiliaires General Use DC: 250 V
Contacts auxiliaires General Use DC: 1 A
VÉRIFICATION DE LA CONCEPTION SELON IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]: 4 A
Puissance dissipée par pôle, en fonction du courant [Pvid]: 0.16 W
Puissance dissipée du matériel, fonction du courant [Pvid]: 0 W
Puissance dissipée statique, dépendante du courant [Pvs]: 0 W
Pouvoir d'émission de puissance dissipée [Pve]: 0 W
Température d’emploi min.: -25 °C
Température d’emploi max.: +60 °C
