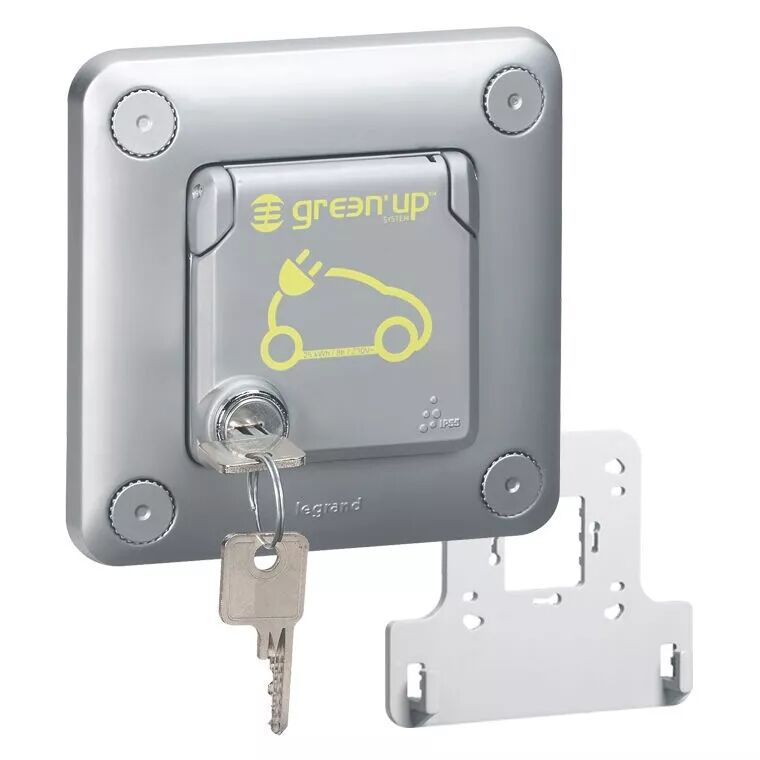

Prises Green’up ™ Access - pour recharge de véhicules électriques
- L'innovation Green'up system, technologie du groupe Legrand, permet le déclenchement de la puissance maximum et garantit une recharge sécurisée et rapide
- Permettent de recharger en toute sécurité les véhicules électriques et hybrides rechargeables utilisant le cordon mode 2 (ou mode 1)
- Conviennent dans les lieux de vie et lieux de travail
- Raccordement à partir du tableau électrique par 1 ligne dédiée 3 x 2,5 mm² minimum (1 ligne par prise) avec protection par disjoncteurs différentiels dédiés réf. 4 107 54/62 ou 4 108 56/72 20 A - courbe C -30 mA - type HPi (ou interrupteur différentiel 30 mA - type HPi + disjoncteur 20 A - courbe C)
- L'utilisation d'un parafoudre est recommandée
- Installation préconisée entre 0,80 et 1,20 m du sol
Prises 3,2 kW - modes 1 ou 2
- Socles de prises renforcées 2P+T à éclips pour fiche 2P+T (mode 2)
- Monophasées - raccordement à vis – 230 V
- Livrées avec patère réf. 0 904 78 permettant de suspendre le boîtier de contrôle du cordon de recharge du véhicule
- Pour recharge de 1 véhicule
- Certifiées NF, conformes aux normes NF C 61-314 et IEC 60-884-1IP 55 - IK 10 - fixation en encastré - 25 kW/h
- Conviennent pour une installation dans les lieux de vie de type maison individuelle, box, parkings collectifs...
- Livrées complètes avec plaque et support
- Montage dans boîte d'encastrement Batibox 1 poste profondeur 50 mm
- Montage possible en saillie avec cadre réf. 0 778 90
- Dimensions (H x L x P) : 110 x 110 x 13,5 mm
- Prise métal avec volet verrouillé
- Livrée avec un jeu unique de 2 clés permettant de limiter l'accès à la prise
Caractéristiques
Caractéristiques
Tension nominale (v)230
Modèleprise de charge
Hauteur boite (mm)106
Largeur boite (mm)166
Profondeur boite (mm)230
Poids boite (g)574
Volume boite (dm3)4
Ean boite3245060778989
Hauteur carton (mm)311
Largeur carton (mm)383
Profondeur carton (mm)493
Poids carton (g)7142
Volume carton (dm3)59
Hauteur (mm)147.5
Profondeur (mm)53
Largeur (mm)180
Emballage1 unité
Volume4.05 dm3
Poids574.00 g
Type de courantCA monophasé
Technique de raccordementborne à vis
Courant nominal max. (a)16
Nombre de contacts de communication3
Section transversale des contacts de puissance (mm²)2.5-2.5
