Principales
gamme	TeSys
nom du produit	TeSys D
fonction produit	Contacteur
nom abrégé de l'appareil	LC1D
application du contacteur	Charge résistive (AC-1) Commande moteur (AC-3)
description des pôles	3P
composition des pôles	3F
type de circuit de commande	CA 50/60 Hz
tension circuit de commande	24 V CA 50/60 Hz
composition contact auxiliaire	1F+1O
catégorie de surtension	III
impédance moyenne	2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
durée de vie électrique	0.6 Mcycles 25 A AC-1 à Ue <= 440 V 2 Mcycles 9 A AC-3 à Ue <= 440 V
support de montage	Rail Platine
temps de fonctionnement	4…19 ms ouverture 12…22 ms fermeture
niveau de fiabilité de la sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
durée de vie mécanique	15 Mcycles
vitesse de commande	3600 cyc/h à <= 60 °C

Complémentaires
technologie bobine	Sans module d'antiparasitage intégré
plage de tension du circuit de commande	0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz 0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz 0,85…1,1 Uc opérationnel à 60 °C, CA 60 Hz
consommation moyenne à l'appel en VA	70 VA à 20 °C (cos ϕ 0.75) 60 Hz 70 VA à 20 °C (cos ϕ 0.75) 50 Hz
consommation moyenne au maintien en VA	7.5 VA à 20 °C (cos ϕ 0.3) 60 Hz 7 VA à 20 °C (cos ϕ 0.3) 50 Hz
dissipation thermique	2…3 W à 50/60 Hz
type de contacts auxiliaires	Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1 Type contact miroir (1 "O") se conformer à IEC 60947-4-1
fréquence circuit signalisation	25 à 400 Hz
courant commuté minimum	5 mA pour circuit de signalisation
tension de commutation minimale	17 V pour circuit de signalisation
temps de non-chevauchement	1,5 ms sur excitation entre contact NC + NO 1,5 ms sur désexcitation entre contact NC + NO
résistance d'isolement	> 10 MΩ pour circuit de signalisation

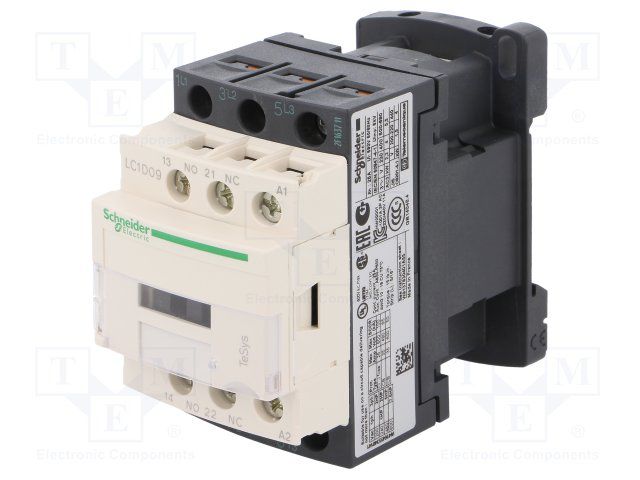

TeSys LC1D - contacteur - 3P - AC-3 440V - 9A - bobine 24Vca (LC1D09B7)
