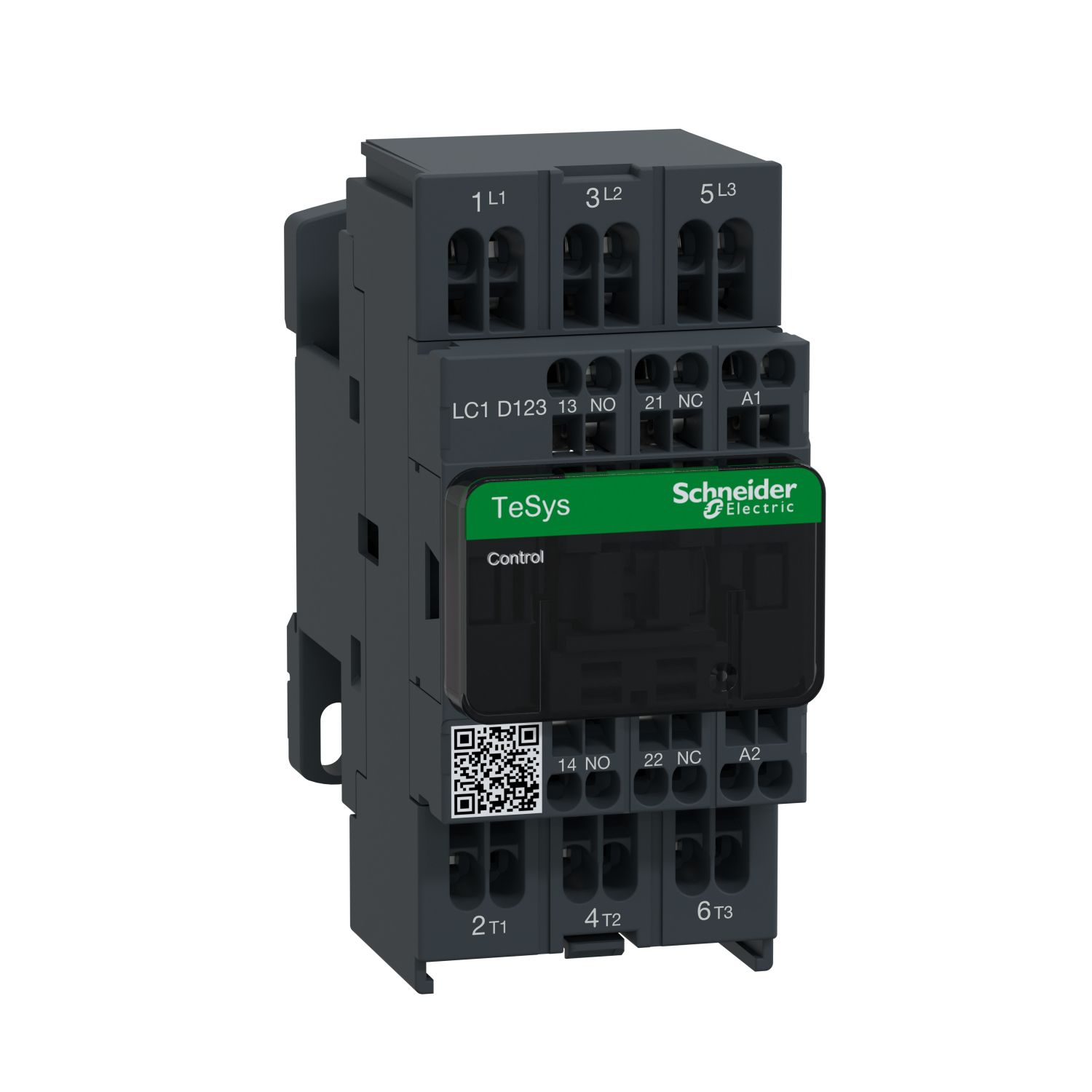

Présentation du produit :
Principales :
Gamme:
TeSys
TeSys Deca
Nom du produit:
TeSys D
TeSys Deca
Type de produit ou équipement: Contacteur
Nom de l'appareil: LC1D
Application du contacteur:
Commande moteur (AC-3)
Charge résistive (AC-1)
Catégorie d'emploi:
AC-1
AC-4
AC-3
AC-3e
Description des pôles: 3P
Composition des contacts pôle puissance: 3F
[Ue] tension assignée d'emploi:
Circuit de puissance: <= 690 V CA 25...400 Hz
Circuit de puissance: <= 300 V CC
[Ie] courant assigné d'emploi:
16 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
12 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance
12 A (à <60 °C) à <= 440 V CA AC-3e pour circuit de puissance
Puissance moteur kW:
3 kW à 220...230 V CA 50/60 Hz (AC-3)
5,5 kW à 380...400 V CA 50/60 Hz (AC-3)
5,5 kW à 415...440 V CA 50/60 Hz (AC-3)
7,5 kW à 500 V CA 50/60 Hz (AC-3)
7,5 kW à 660...690 V CA 50/60 Hz (AC-3)
3,7 kW à 400 V CA 50/60 Hz (AC-4)
3 kW à 220...230 V CA 50/60 Hz (AC-3e)
5,5 kW à 380...400 V CA 50/60 Hz (AC-3e)
5,5 kW à 415...440 V CA 50/60 Hz (AC-3e)
7,5 kW à 500 V CA 50/60 Hz (AC-3e)
7,5 kW à 660...690 V CA 50/60 Hz (AC-3e)
Puissance moteur HP (UL / CSA):
0,5 hp à 115 V CA 50/60 Hz pour monophasé moteurs
2 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs
3 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs
3 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs
7,5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs
10 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
Type de circuit de commande: CA à 50/60 Hz
[Uc] tension circuit de commande: 24 V CA 50/60 Hz
Contacts auxiliaires: 1 "O" + 1 "F"
[Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947
Catégorie de surtension: III
[Ith] courant thermique conventionnel:
10 A à <60 °C pour circuit de signalisation
16 A à <60 °C pour circuit de puissance
Pouvoir nominal d'enclenchement Irms:
250 A à 440 V pour circuit de puissance se conformer à CEI 60947
140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1
250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1
Pouvoir assigné de coupure: 250 A à 440 V pour circuit de puissance se conformer à CEI 60947
[Icw] courant assigné de courte durée admissible:
105 A à <40 °C - 10 s pour circuit de puissance
210 A à <40 °C - 1s pour circuit de puissance
30 A à <40 °C - 10 min pour circuit de puissance
61 A à <40 °C - 1 min pour circuit de puissance
100 A - 1s pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
140 A - 100 ms pour circuit de signalisation
Calibre du fusible à associer:
10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1
40 A gG à <= 690 V coordination type 1 pour circuit de puissance
25 A gG à <= 690 V coordination type 2 pour circuit de puissance
Impédance moyenne: 2,5 mOhm - Ith 16 A 50 Hz pour circuit de puissance
[Ui] tension assignée d'isolement:
Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de signalisation: 690 V se conformer à CEI 60947-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL certifié
Durée de vie électrique:
2 Mcycles 12 A AC-3 à Ue <= 440 V
0,8 Mcycles 25 A AC-1 à Ue <= 440 V
2 Mcycles 12 A AC-3e à Ue <= 440 V
puissance dissipée par pôle:
0,36 W AC-3
1,56 W AC-1
0,36 W AC-3e
Fréquence: Avec
Support de montage:
Platine
Rail
Normes:
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
CEI 60947-4-1
CEI 60947-5-1
UL 508
CEI 60335-1
Certifications du produit:
CSA
CCC
RINA
BV
GOST
GL
DNV
UL
LROS (Lloyds register of shipping)
UKCA
Mode de raccordement:
Circuit de puissance: bornes à ressort 1 câble(s) 2,5 mm²souple sans extrémité de câble
Circuit de puissance: bornes à ressort 2 câble(s) 2,5 mm²souple sans extrémité de câble
Télécommande: bornes à ressort 1 câble(s) 2,5 mm²souple sans extrémité de câble
Télécommande: bornes à ressort 2 câble(s) 2,5 mm²souple sans extrémité de câble
couple de serrage:
Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Temps de fonctionnement:
12…22 ms fermeture
4…19 ms ouverture
niveau de fiabilité de la sécurité :
B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Endurance mécanique: 15 Mcycles
Vitesse de commande maxi: 3600 cyc/h à <60 °C
Complémentaires :
Technologie bobine: Sans module d'antiparasitage intégré
Plage de tension du circuit de commande:
0,3 à 0,6 Uc -40…70 °C perte de niveau CA 50/60 Hz
0,8 à 1,1 Uc -40…60 °C opérationnel CA 50 Hz
0,85…1,1 Uc -40…60 °C opérationnel CA 60 Hz
1...1,1 Uc 60…70 °C opérationnel CA 50/60 Hz
Puissance d'appel en VA:
70 VA 60 Hz cos phi 0,75 (à 20 °C)
70 VA 50 Hz cos phi 0,75 (à 20 °C)
Consommation moyenne au maintien en VA:
7,5 VA 60 Hz cos phi 0,3 (à 20 °C)
7 VA 50 Hz cos phi 0,3 (à 20 °C)
Dissipation thermique: 2…3 W à 50/60 Hz
Type de contacts auxiliaires:
Type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1
type contact miroir 1 "O" se conformer à CEI 60947-4-1
Fréquence circuit signalisation: 25 à 400 Hz
Courant commuté minimum: 5 mA pour circuit de signalisation
Tension de commutation minimale 17 V pour circuit de signalisation
Temps de non-chevauchement:
1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO
Résistance d'isolement: > 10 MΩ pour circuit de signalisation
Environnement :
Degré de protection IP: IP20 face avant se conformer à CEI 60529
Tenue climatique:
Se conformer à IACS E10
se conformer à IEC 60947-1 Annex Q catégorie D
Traitement de protection: TH se conformer à CEI 60068-2-30
Degré de pollution: 3
Température de fonctionnement:
-40…60 °C
60…70 °C avec réduction de courant
Température ambiante de stockage: -60…80 °C
Altitude de fonctionnement: 0...3000 m
Tenue au feu: 850 °C se conformer à CEI 60695-2-1
Robustesse mécanique:
Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz
Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz
Chocs contacteur ouvert: 10 Gn pour 11 ms
Chocs contacteur fermé: 15 Gn pour 11 ms
Hauteur: 99 mm
Largeur: 45 mm
Profondeur: 86 mm
Poids du produit: 0,325 kg
