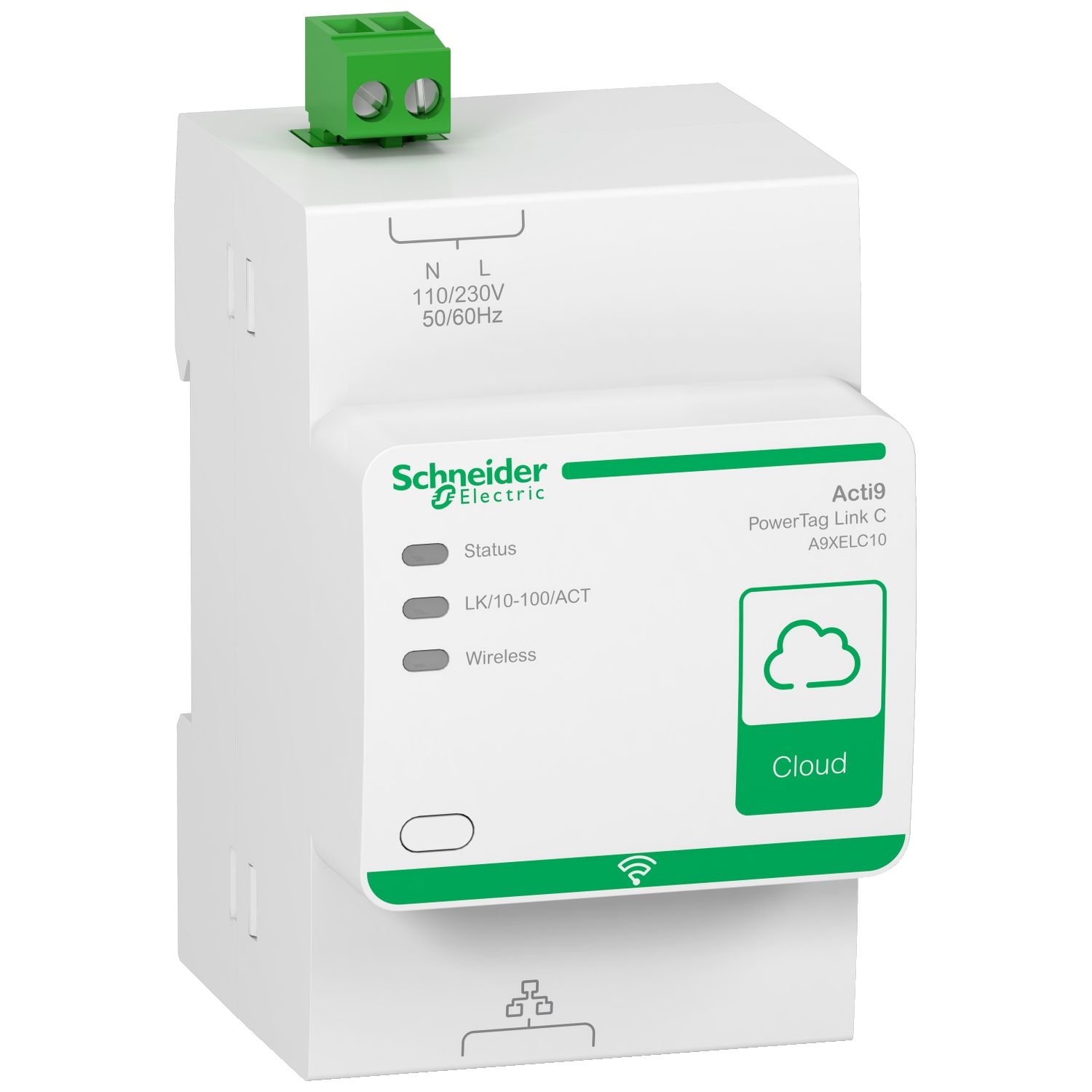

PowerTagLink C interface Ethernet RF 20capteurs PowerTag app smartphone (A9XELC10)

Principales :

• gamme de produits: Acti9
• Nom du produit: Lien PowerTag Acti9
• Type de produit ou équipement: Module de communication intelligent
• Nom de l'appareil: Lien PowerTag C

Application type:

• Comptage d'énergie de base
• Alarme de charge

Nombre max d'appareils connectés: Jusqu'à 20 appareils sans fil
[Us] tension d'alimentation: 110… 230 V CA + 15 %
limites de la tension d'alimentation: 19,2 ... 28,8 V
connectivité aux appareils: Capteur radio-fréquence
Connectivité amont: Nuage
Service communication: Ethernet
support de transmission: Radiofréquence 2,4…2,4835 GHz PowerTag 20
Interface utilisateur: Application pour smartphone

Complémentaires :

type de protection:

• Surtension à 1 kV pour ETHERNET
• Surtension à 0,5 kV pour alimentation auxiliaire

Immunité aux micro-coupures: 10 millisecondes
remise à zéro: Remise à zéro en usine sur face avant
courant à l'appel: 3 A
Position de montage: Horizontal/vertical sur DIN rail
Couleur: Blanc (RAL 9003)
Emplacement du raccordement: En amont
Mode de raccordement
Connecteur RJ45 qté : 1 pour ETHERNET, commandé séparément
Connecteur enfichable qté : 1 pour circuit alimentation

capacité de serrage des bornes :

• 0,2 à 1,5 mm², rigide pour circuit alimentation
• 0,2 à 1,5 mm², souple pour circuit alimentation
• 0,2 à 1,5 mm², flexible avec embout pour circuit alimentation

Longueur de dénudage des fils: 7 mmcircuit alimentation
Catégorie de surtension: III
pas de 9 mm: 6 utile
Hauteur: 85 mm
Largeur: 54 mm
Profondeur: 62 mm
Poids du produit: 133 g

Compatibilité de gamme:

• PowerTag
• compact PowerTag compact

Protocole de mise en service: Bluetooth
Interface de mise en service: MySchneider Electrician eSetup
application smartphone de l'utilisateur final: EcoStruxure Facility Expert Petits et Moyens Bâtiments
Code de compatibilité: Acti9 PowerTag Lien C

Environnement :

Degré de protection IP

• IP20
• IP40 (boîtier modulaire)

Degré de pollution: 2

• Compatibilité électromagnétique
• Tenue aux décharges électrostatiques (8 kV) (CEI 6100-4-11)
• Tenue aux décharges électrostatiques (4 kV) (CEI 6100-4-11)
• Résistance aux champs électromagnétiques (10 V/m) (CEI 61000-4-3)
• Résistance aux transitoires rapides (2 kV) (CEI 61000-4-4)
• Résistance aux transitoires rapides (1 kV) (CEI 61000-4-4)
• Tests CEM réalisés (10 V) (CEI 61000-4-6)
• Immunité aux champs magnétiques à la fréquence de réseau (30 A/m) (CEI 61000-4-8)
• Immunité aux champs magnétiques à la fréquence de réseau (100 A/m) (CEI 61000-4-8)
• Émission rayonnée, classe A (CEI 61131-3 Ed.3)
• Émission transmise par conduction, classe A (IEC 61131-2)

Caractéristique d'environnement :

• Corrosif 3C2 se conformer à CEI 60721-3-3
• Brouillard salin 2 se conformer à CEI 60068-2-52

Tenue aux vibrations: 1 gn, amplitude = 3,5 mm (f = 5…300 Hz)10 cycles se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques: 15 gn pour 11 ms se conformer à CEI 60068-2-27

Tenue au feu :

• Autres pièces: 650 °C ( 30 s ) se conformer à CEI 60695-2
• Sur bornes de raccordement: 960 °C ( 30 s ) se conformer à CEI 60695-2

Tropicalisation: 2 se conformer à IEC 60068-2

Humidité relative: 93 % à 40 °C

Altitude de fonctionnement:

• 0…2000 m fonctionnement
• 0…3000 m stockage

Température de fonctionnement:  -25…55 °C
Température ambiante de stockage:  -40…85 °C

normes :

• EN 300-328
• EN 301-489-1
• EN 301-489-17
• EN/IEC 60950-1
