Caractéristiques principales :
Gamme de produits : NG125
Gamme : Acti 9

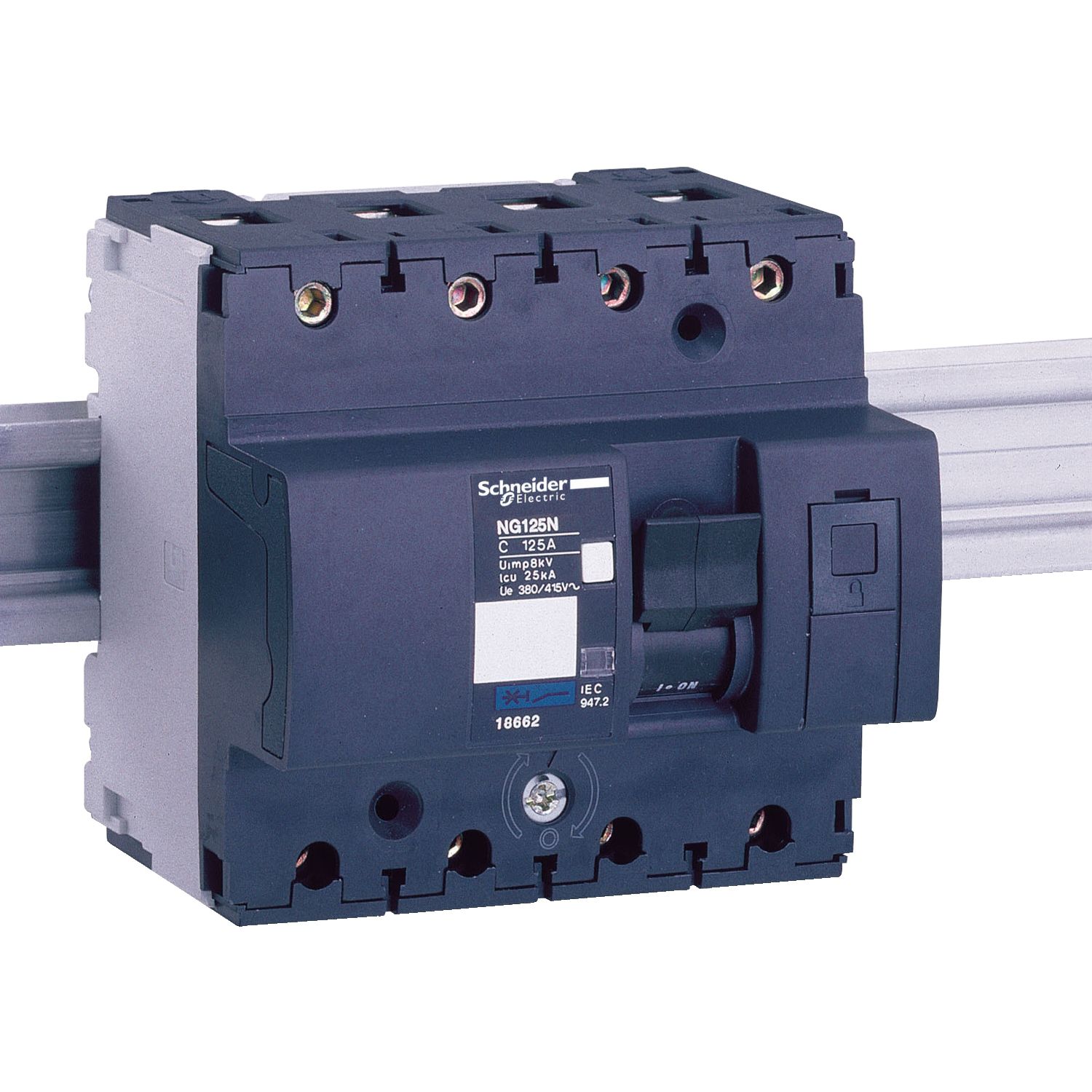

Nom du produit : Acti 9 NG125
Fonction produit : Disjoncteur miniature
Nom de l'appareil : NG125N
Fonction de l’appareil : Distribution
Nombre de pôles : 4P
Nombre de pôles protégés : 4
In courant assigné d'emploi : 125 A à 40 °C
Type de réseau : CACC
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : 10 kA Icu se conformer à EN/IEC 60947-2 - 500 V CA 50/60 Hz20 kA Icu se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz25 kA Icu se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz50 kA Icu se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz20 kA Icu se conformer à EN/IEC 60947-2 -
Catégorie d'emploi : Catégorie A se conformer à IEC 60947-2
Aptitude au sectionnement : Oui se conformer à IEC 60947-2
Caractéristiques complémentaires :
Fréquence du réseau : 50/60 Hz
[ue] tension assignée d'emploi : 220...240 V CA 50/60 Hz380...415 V CA 50/60 Hz440 V CA 50/60 Hz500 V CA 50/60 Hz
Déclenchement magnétique : 8 x In
[ics] pouvoir de coupure de service : 37,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz18,75 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz15 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz7,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 500 V CA 50/60 Hz20 kA at 100 % of breaking cap. conforming to EN/IEC 60947-2 -
[ui] tension d'isolement : 690 V CA 50/60 Hz se conformer à EN/IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV se conformer à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par manetonTest de déclenchement manuel
Signalisation locale : Indication ON/OFFSignalisation de déclenchement
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité du répartiteur du peigne de jeu de barres : Non
Pas de 9 mm : 12
Hauteur : 103 mm
Largeur : 108 mm
Profondeur : 81 mm
Poids : 0,96 kg
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 5000 cycle
Prévision de verrouillage : Cadenassable
Verrouillages optionnels : Verrouillage intégré
Mode de raccordement : Bornes type tunnel 16…70 mm² rigideBornes type tunnel 10…50 mm² souple
Longueur de dénudage des fils : 20 mm
Couple de serrage : 6 N.m
Protection fuite à la terre : Bloc séparé
